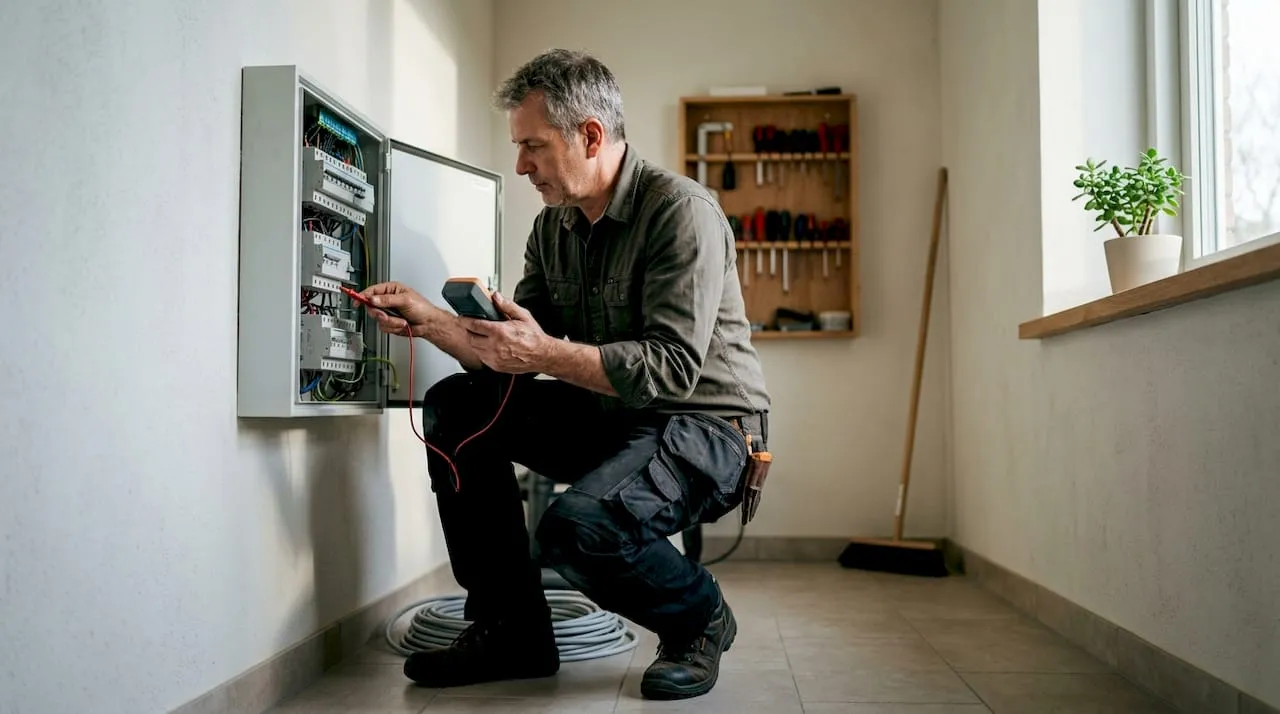

Een elektricien controleert de meterkast met een multimeter.

Functie verdeelinstallatie: werking, normen en onderhoud

Kort samengevat:

  • Een verdeelinstallatie is het centrale punt dat energie of warmte veilig over circuits verdeelt. Het voorkomt overbelasting, beveiligt de systemen en is cruciaal bij duurzame installaties zoals zonnepanelen en laadpalen. Regelmatige keuringen volgens NEN 1010 en Scope 8 zorgen voor veiligheid, betrouwbaarheid en toekomstige uitbreidingsmogelijkheden.

Een verdeelinstallatie is het centrale knooppunt in een elektrisch of verwarmingssysteem dat energie of warmte veilig verdeelt over afzonderlijke circuits of zones. De functie verdeelinstallatie omvat drie kerntaken: overbelasting voorkomen, circuits beveiligen en efficiënte energieverdeling garanderen. Voor huiseigenaren en ondernemers die zonnepanelen, laadpalen of vloerverwarming integreren, is een correct gedimensioneerde verdeelinstallatie geen bijzaak. Zij is de ruggengraat van elk duurzaam elektrisch systeem. De NEN 1010 norm en Scope 8 inspecties stellen concrete eisen aan de aanleg en het onderhoud van deze installaties in Nederland.

Hoe werkt een elektrische verdeelinstallatie?

Een elektrische verdeelinstallatie verdeelt stroom van de hoofdaansluiting naar afzonderlijke groepen, zoals verlichting, stopcontacten en grote apparaten. Elke groep krijgt zijn eigen beveiliging, zodat een storing in één circuit de rest van het gebouw niet uitschakelt. Energieverdeling met belastingen loopt in woningen en kleine bedrijven typisch van 40A tot 250A, afhankelijk van de aansluiting. Die spreiding maakt het mogelijk om zware verbruikers zoals een laadpaal of warmtepomp op een eigen groep aan te sluiten zonder het hele net te belasten.

De belangrijkste componenten

De kern van elke elektrische verdeelinstallatie bestaat uit een aantal vaste onderdelen:

  • Installatieautomaten schakelen automatisch uit bij overbelasting of kortsluiting en beschermen zo de bedrading.
  • Aardlekautomaten detecteren lekstromen naar de aarde en schakelen binnen milliseconden uit, wat levensgevaarlijke situaties voorkomt.
  • Zekeringen vormen de oudere variant van beveiliging en zijn in moderne installaties grotendeels vervangen door automaten.
  • DIN-rails zijn de gestandaardiseerde montagegeleiders waarop alle componenten klikken. Ze maken uitbreiding eenvoudig.
  • Hoofdschakelaar geeft de mogelijkheid om de volledige installatie in één handeling spanningsloos te maken.

Alle componenten werken samen in de groepenkast, ook wel verdeelkast of meterkast genoemd. De elektrische verdeelkast is daarmee het fysieke hart van de installatie.

Pro-tip: Controleer bij een bestaande woning altijd of de groepenkast voorzien is van aardlekautomaten. Oudere kasten met alleen smeltzekeringen voldoen niet meer aan de huidige NEN 1010 eisen en vormen een brandrisico.

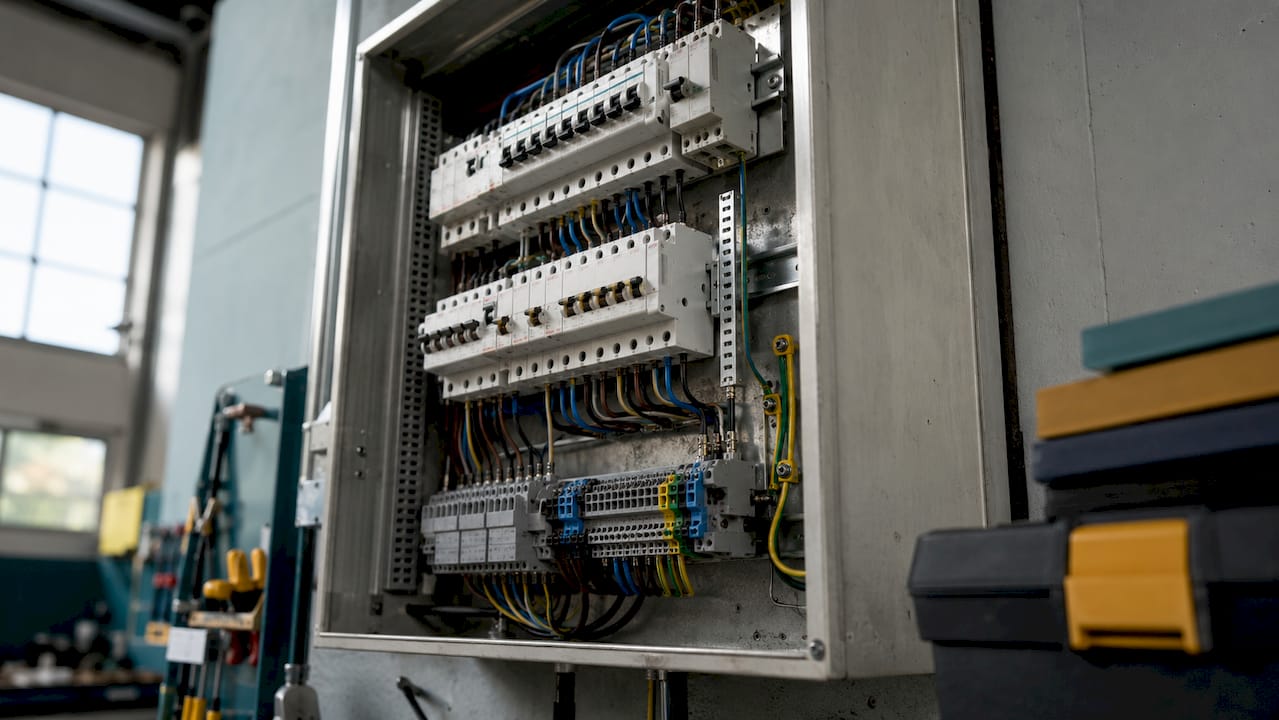

Gedetailleerde blik op de onderdelen van een elektrische meterkast

Praktijkvoorbeeld: woning met zonnepanelen

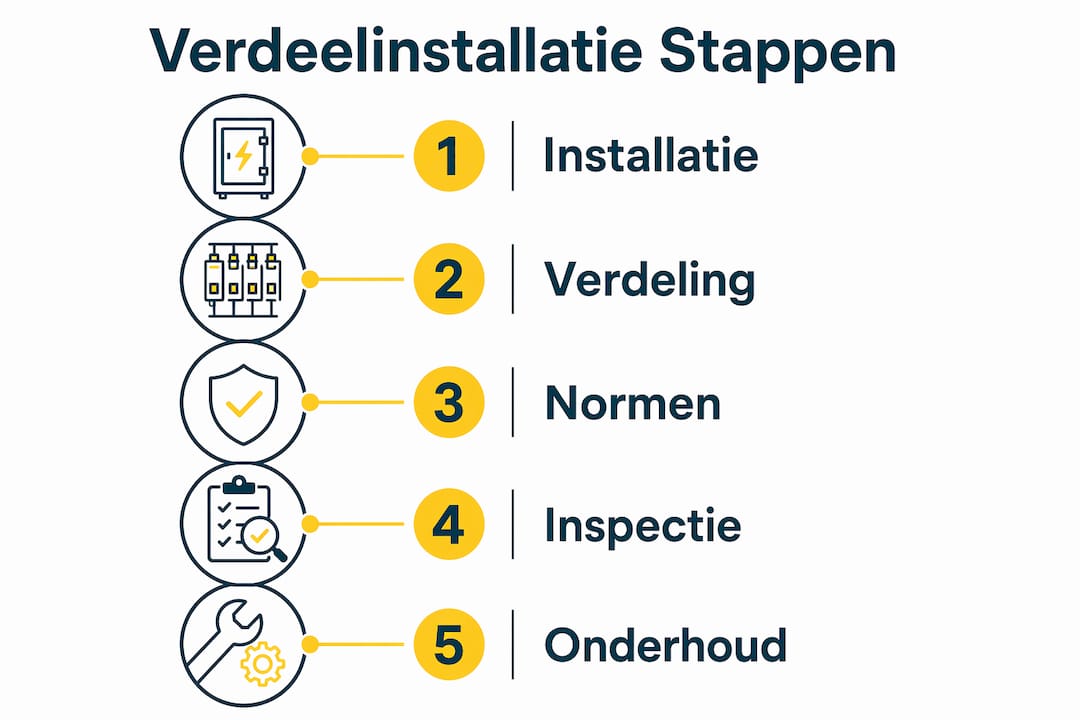

Overzichtelijke infographic: de verschillende stappen bij het plaatsen van een verdeelinstallatie

Stel: een huiseigenaar installeert zonnepanelen en een laadpaal. De omvormer van de zonnepanelen en de laadpaal vragen elk een eigen groep met de juiste zekeringwaarde. Een verdeelinstallatie zonder vrije DIN-railruimte maakt die uitbreiding onmogelijk zonder de hele kast te vervangen. Wie dit vooraf plant, bespaart aanzienlijk op installatiekosten.

Wat is de functie van een vloerverwarmingsverdeler?

Een vloerverwarmingsverdeler regelt de verdeling van warm water over de verwarmingscircuits in een vloer. Hij bestaat uit een aanvoercollector en een retourcollector die samen de waterstromen per ruimte sturen. Debiet per verwarmingsgroep ligt typisch tussen 1,0 en 2,5 liter per minuut. Die nauwkeurige regeling zorgt ervoor dat elke ruimte precies de juiste hoeveelheid warmte krijgt, niet meer en niet minder.

Vier stappen voor een correct werkende vloerverwarmingsverdeler

  1. Hydraulische balans instellen. Stel per circuit het debiet in op basis van de lengte van de lus en de warmtebehoefte van de ruimte. Een te hoog debiet verspilt energie; een te laag debiet geeft koude plekken.
  2. Open of gesloten systeem kiezen. Een open systeem staat in verbinding met het drinkwaternet en vraagt extra voorzorgsmaatregelen. Een gesloten systeem circuleert eigen water en is veiliger voor de installatie.
  3. Debietmeters aflezen. Moderne verdelers hebben zichtbare debietmeters per circuit. Controleer deze bij inbedrijfstelling en na elk onderhoud.
  4. Elektronische regeling koppelen. Slimme thermostaten per ruimte sturen de verdeler aan via motorbediende afsluiters. Dit verhoogt het comfort en verlaagt het energieverbruik.

Moderne hybride vloerverwarmingsverdelers gaan verder dan mechanische regeling. Een hybride LTVC verdeler meet de aanvoertemperatuur en past automatisch de mengverhouding aan. Dit type verdeler kan het gasverbruik met 20% terugbrengen en bespaart circa 130 euro per jaar in een gemiddelde woning. Die besparing maakt de meerprijs van een elektronisch gestuurde verdeler in de meeste gevallen binnen enkele jaren terug.

Warmtepompsystemen profiteren extra van een goed afgestelde vloerverwarmingsverdeler. Warmtepompen werken het zuinigst bij lage aanvoertemperaturen, typisch 35–45 graden Celsius. Een verdeler die de temperatuur per circuit nauwkeurig regelt, houdt de aanvoertemperatuur zo laag mogelijk en verhoogt daarmee de efficiëntie van de warmtepomp.

Welke wettelijke normen gelden voor verdeelinstallaties in Nederland?

De NEN 1010 norm is de wettelijke basis voor alle vaste elektrische installaties in Nederland, inclusief verdeelinstallaties. Zij schrijft voor hoe bedrading, beveiliging en aarding worden aangelegd. Wie een nieuwe groepenkast plaatst of een bestaande uitbreidt, moet aan NEN 1010 voldoen. Een installatie die niet aan deze norm voldoet, is niet alleen gevaarlijk maar ook niet verzekerd bij brand of schade.

Scope 8 inspecties: wat zijn ze en hoe vaak zijn ze verplicht?

Scope 8 is de inspectienorm voor elektrische installaties in Nederland. Een gecertificeerde inspecteur controleert de installatie op veiligheid, documentatie en conformiteit met NEN 1010. Scope 8 inspecties zijn verplicht voor tijdelijke installaties op bouwplaatsen, waar controles elke 14 dagen plaatsvinden. Voor vaste installaties in bedrijven gelden eigen intervallen afhankelijk van het type gebruik en de risicoclassificatie.

De inspectie omvat onder meer:

  • Visuele controle van alle aansluitingen en behuizingen
  • Meting van isolatieweerstand en aardingsweerstand
  • Test van aardlekautomaten op reactietijd
  • Controle van selectiviteit tussen zekeringen

Pro-tip: Vraag na elke inspectie om een schriftelijk keuringsrapport. Dit document is nodig bij verzekeringsclaims en bij verkoop van een woning of bedrijfspand.

Naast Scope 8 gelden voor installateurs de certificeringen VCA en NEN 3140 of NEN 3840. VCA toont aan dat een bedrijf veilig werkt. NEN 3140 en NEN 3840 regelen de bevoegdheid van medewerkers om aan elektrische installaties te werken. Een gecertificeerde elektrische keuring geeft zekerheid dat de installateur aan alle eisen voldoet.

Wie inspecties overslaat, riskeert meer dan een boete. Routine-inspecties voorkomen brand door vroegtijdige herkenning van isolatieproblemen en losse verbindingen. Een losse aansluiting in een verdeelkast kan jarenlang onopgemerkt blijven en uiteindelijk een brand veroorzaken.

Hoe kiest en onderhoudt u een toekomstbestendige verdeelinstallatie?

Een toekomstbestendige verdeelinstallatie heeft voldoende capaciteit voor de huidige situatie én ruimte voor uitbreiding. Wie vandaag alleen een standaard woning aansluit maar morgen zonnepanelen, een laadpaal en een thuisbatterij wil toevoegen, heeft een grotere kast nodig dan de minimale uitvoering. DIN-rail systemen met extra poorten maken die uitbreiding mogelijk zonder de hele installatie te vervangen. Installatie-experts adviseren standaard minimaal vier vrije groepen te reserveren bij nieuwbouw of renovatie.

Vergelijking: basisinstallatie versus uitgebreide installatie

Kenmerk Basisinstallatie Uitgebreide installatie
Aantal groepen 8–12 16–24 of meer
DIN-railruimte Beperkt Ruim, met reserve
Aardlekbeveiliging Één aardlekautomaat Per groep of zone
Geschikt voor laadpaal Nee, aanpassing nodig Ja, direct aansluitbaar
Geschikt voor zonnepanelen Nee, aanpassing nodig Ja, omvormer direct aan
Onderhoudsvriendelijkheid Beperkt Hoog door modulariteit

Een uitgebreide installatie kost meer bij aanleg maar voorkomt dure aanpassingen later. De meerprijs verdient zich terug zodra duurzame systemen worden toegevoegd.

Onderhoudspunten die u niet mag overslaan

Goed onderhoud van een verdeelinstallatie bestaat uit vier terugkerende taken:

  • Visuele inspectie elk jaar: controleer op roest, losse draden, verkleuringen en beschadigde behuizingen.
  • Test aardlekautomaten elk kwartaal: druk de testknop in en controleer of de automaat uitschakelt.
  • Scope 8 keuring op het wettelijk verplichte interval: laat dit uitvoeren door een gecertificeerde inspecteur.
  • Thermografisch onderzoek bij oudere installaties: een warmtecamera detecteert warme verbindingen die op slijtage of overbelasting wijzen.

Foutieve inbedrijfstelling veroorzaakt veel storingen. Loopimpedantie testen en hydraulische balans nauwkeurig instellen zijn cruciaal voor betrouwbare werking. Dit geldt zowel voor elektrische verdeelinstallaties als voor vloerverwarmingsverdelers. Wie dit bij aanleg overslaat, betaalt later voor storingen die vermijdbaar waren.

Verdeelinstallaties zijn geen passieve componenten. Moderne verdeelinstallaties zijn intelligente hubs die met modulaire componenten en elektronische regeling toekomstbestendigheid en efficiëntie maximaliseren. Die verschuiving van passief naar actief maakt regelmatig onderhoud nog belangrijker dan vroeger.

Een handige installatiechecklist helpt bij het systematisch doorlopen van alle controlepunten, zowel bij aanleg als bij periodiek onderhoud.

Belangrijkste inzichten

De functie van een verdeelinstallatie is het veilig en efficiënt verdelen van elektrische energie of warmte over afzonderlijke circuits, waarbij NEN 1010 en Scope 8 inspecties de wettelijke kaders vormen voor veiligheid en continuïteit.

Punt Details
Kernfunctie verdeelinstallatie Verdeelt energie of warmte over circuits en voorkomt overbelasting en kortsluiting.
NEN 1010 en Scope 8 Wettelijke normen die aanleg, beveiliging en periodieke keuring van installaties regelen.
Modulariteit en uitbreiding Kies een kast met DIN-railruimte voor zonnepanelen, laadpaal en thuisbatterij.
Vloerverwarmingsverdeler Regelt debiet per circuit en kan bij elektronische sturing het gasverbruik met 20% verlagen.
Onderhoud voorkomt brand Visuele inspectie, aardlektest en Scope 8 keuring detecteren slijtage voor het te laat is.

Wat ik na twintig jaar installaties heb geleerd over verdeelinstallaties

Na twintig jaar elektrische installaties plaatsen en keuren, valt mij één patroon steeds op: huiseigenaren en ondernemers onderschatten de verdeelinstallatie consequent. Ze investeren in dure zonnepanelen of een warmtepomp, maar bezuinigen op de kast die al die systemen met elkaar verbindt. Dat is precies het verkeerde prioriteit.

Ik heb kasten gezien waarbij de installateur alle ruimte had volgestopt zonder één vrije groep over te laten. Twee jaar later wilde de eigenaar een laadpaal. De hele kast moest worden vervangen. De besparing bij aanleg kostte uiteindelijk het dubbele.

Het andere patroon dat ik zie, is verwaarlozing van onderhoud. Een aardlekautomaat die al jaren niet getest is, geeft geen garantie meer dat hij werkt. Ik heb bij keuringen automaten gevonden die mechanisch vastgeroest waren en bij een echte lekstroom niet zouden uitschakelen. Dat is een levensgevaarlijke situatie die niemand ziet totdat het misgaat.

Mijn advies is direct: laat bij elke renovatie of nieuwbouw een kast plaatsen met minimaal vier vrije groepen en ruimte op de DIN-rail. Test de aardlekautomaten elk kwartaal zelf. Laat elke vijf jaar een gecertificeerde inspecteur langskomen, ook als de wet dat niet verplicht. De kosten van preventief onderhoud zijn een fractie van de kosten van een brand of een complete herinstallatie.

De integratie van duurzame systemen maakt dit alles urgenter. Een thuisbatterij, een laadpaal en een omvormer stellen hogere eisen aan de verdeelinstallatie dan een standaard woning. Wie dat negeert, bouwt een duurzaam systeem op een onveilig fundament.

— Lennard

Verdeelinstallatie laten installeren of vervangen door Heduurzaam

Heduurzaam plaatst en vervangt groepenkasten en verdeelinstallaties voor particulieren en bedrijven in Nederland. De gecertificeerde elektriciens van Heduurzaam werken volgens NEN 1010 en leveren installaties die klaar zijn voor zonnepanelen, laadpalen en thuisbatterijen. Op de pagina groepenkast vervangen vindt u informatie over het vervangingsproces en de kosten. Voor duurzame uitbreiding biedt Heduurzaam ook zonnepanelen en laadpalen aan, inclusief professionele montage. Neem contact op voor een vrijblijvende offerte of adviesgesprek. Heduurzaam staat 24/7 klaar voor storingen en heeft meer dan 20 jaar ervaring in elektrotechnische installaties.

Veelgestelde vragen

Wat is de functie van een verdeelinstallatie?

Een verdeelinstallatie verdeelt elektrische energie of warmte van de hoofdbron naar afzonderlijke circuits of zones. Zij beveiligt elke groep tegen overbelasting en kortsluiting.

Hoe werkt een vloerverwarmingsverdeler?

Een vloerverwarmingsverdeler stuurt warm water via een aanvoer- en retourcollector naar de verwarmingslussen per ruimte. Debietmeters en motorbediende afsluiters regelen de warmteverdeling per circuit.

Hoe vaak moet een verdeelinstallatie worden gekeurd?

Voor tijdelijke installaties op bouwplaatsen geldt een Scope 8 keuring elke 14 dagen. Voor vaste installaties in bedrijven hangt het interval af van het gebruikstype en de risicoclassificatie.

Wat zijn de eisen voor een verdeelinstallatie volgens NEN 1010?

NEN 1010 schrijft voor hoe bedrading, beveiliging en aarding worden aangelegd. Elke vaste elektrische installatie in Nederland moet aan deze norm voldoen, inclusief de groepenkast en alle aansluitingen.

Kan ik een verdeelinstallatie zelf uitbreiden voor een laadpaal?

Uitbreiding van een verdeelinstallatie voor een laadpaal vereist een gecertificeerde elektricien. Zelf aanpassen aan de groepenkast is wettelijk niet toegestaan en vervalt de verzekeringsaansprakelijkheid bij schade.
