Laagspanningsinstallatie begrijpen en toepassen voor duurzame energie

TL;DR:

  • Veel Nederlanders investeren in zonnepanelen en laadpalen zonder de capaciteit van hun elektrische installatie te kennen. Een goed ontworpen laagspanningsinstallatie is essentieel voor veiligheid, legaliteit en toekomstbestendigheid. Normen zoals NEN 1010 en NEN 4010 waarborgen betrouwbare en veilige systemen volgens Europese veiligheidsnormen.

Veel Nederlanders investeren duizenden euro’s in zonnepanelen of een laadpaal, zonder te weten wat hun elektrische installatie eigenlijk aankan. Dat klinkt onschuldig, maar een verkeerde inschatting leidt tot overbelasting, brandgevaar of een installatie die simpelweg niet voldoet aan de wet. De basis van elk duurzaam energiesysteem is een goed ontworpen laagspanningsinstallatie. In dit artikel leer je precies wat dat betekent, welke normen gelden, hoe de technische opbouw werkt en hoe je dit fundament slim inzet voor een veilige en rendabele verduurzaming.

Inhoudsopgave

Belangrijkste Inzichten

Punt Details
Definitie laagspanningsinstallatie Elke installatie onder 1000 V AC of 1500 V DC valt onder laagspanning in Nederland.
NEN 1010 norm centraal NEN 1010 is de standaardnorm voor ontwerp, aanleg en inspectie van laagspanningsinstallaties, inclusief duurzame toepassingen.
Beveiliging en duurzaamheid Goede beveiligingen en juiste kabelkeuze zijn onmisbaar voor veiligheid én toekomstbestendigheid bij verduurzaming.
Slimme aanpak voorkomt problemen Voorzie nu al in uitbreiding, opslag en netcongestie met slimme installatiekeuzes.

Wat betekent laagspanningsinstallatie?

Een laagspanningsinstallatie is elk elektrisch systeem dat werkt binnen een bepaald spanningsbereik. Concreet: installaties tot 1 kV AC of 1,5 kV DC vallen onder de definitie van laagspanning. AC staat voor wisselspanning, het type stroom uit het stopcontact. DC staat voor gelijkspanning, zoals de stroom die zonnepanelen produceren.

Vrijwel alles in een woning of bedrijfspand valt hieronder. Denk aan het groepenkast, de bedrading naar stopcontacten en verlichting, maar ook de aansluiting van een warmtepomp of laadpaal. Het verschil met hoogspanning is groot: hoogspanning (boven 1 kV AC) wordt gebruikt voor het transporteren van stroom over lange afstanden via het landelijke elektriciteitsnet. Dat is het terrein van netbeheerders, niet van huiseigenaren.

Spanningstype Laagspanning Hoogspanning
Wisselspanning (AC) Tot 1.000 V Boven 1.000 V
Gelijkspanning (DC) Tot 1.500 V Boven 1.500 V
Voorbeelden Woning, bedrijf, laadpaal Transportnet, transformatorhuisjes

De veiligheidsnormen voor laagspanning zijn specifiek ontwikkeld voor dit spanningsbereik. Ze houden rekening met de risico’s die mensen in hun dagelijkse omgeving tegenkomen: aanraakgevaar, kortsluiting en brand. Hoogspanningsinstallaties kennen andere, nog strengere regels en mogen uitsluitend door gespecialiseerde netbeheerders worden aangelegd.

Een praktisch voorbeeld: de omvormer van je zonnepanelen zet DC om naar AC. Beide zijden van dat proces vallen onder laagspanning, maar de regels voor DC en AC wijken op onderdelen van elkaar af. Dat is precies waarom een installateur kennis moet hebben van beide spanningsvormen.

Welke normen zijn leidend en waarom?

Nu duidelijk is wat een laagspanningsinstallatie is, is het belangrijk te weten welke regels en normen ertoe doen. In Nederland zijn twee normen dominant: NEN 1010 en NEN 4010.

NEN 1010 is de hoofdnorm voor het ontwerpen, aanleggen en inspecteren van laagspanningsinstallaties. Ze is verplicht bij nieuwbouw en bij elke aanpassing aan een bestaande installatie. De norm behandelt alles van kabeldimensionering tot overspanningsbeveiliging en is gebaseerd op de Europese IEC 60364-norm.

NEN 4010 vereenvoudigt NEN 1010 voor de algemene praktijk in standaard woningen en kantoren. Ze is compacter en praktischer, maar biedt minder flexibiliteit voor complexe situaties zoals zonnepanelen of laadpalen. Voor duurzame toepassingen is NEN 1010 dus de betere keuze.

Kenmerk NEN 1010 NEN 4010
Toepassingsgebied Alle laagspanningsinstallaties Standaard woningen en kantoren
Complexiteit Uitgebreid Vereenvoudigd
Duurzame toepassingen Volledig gedekt Beperkt
Verplicht bij nieuwbouw Ja Niet altijd

Belangrijk om te weten: normen zijn geen wet in de juridische zin. Ze geven een “vermoeden van overeenstemming” met het Bouwbesluit. Dat betekent dat een installatie die voldoet aan NEN 1010 automatisch wordt geacht te voldoen aan de wettelijke veiligheidseisen. Wijk je af, dan moet je zelf aantonen dat je installatie even veilig is. Dat is in de praktijk vrijwel onmogelijk zonder gedegen onderbouwing.

Pro-tip: Vraag bij elke installatie om een conformiteitsverklaring. Dit document bewijst dat de installatie is gecontroleerd en voldoet aan NEN 1010. Zonder dit bewijs kun je bij schade problemen krijgen met je verzekering.

Het belang van NEN 1010 gaat verder dan papierwerk. Een norm-conforme installatie werkt betrouwbaarder, gaat langer mee en is veiliger bij uitbreiding. Wie nu al rekening houdt met toekomstige zonnepanelen of een laadpaal, bespaart later aanzienlijk op aanpassingskosten.

Belangrijke onderdelen en beveiligingen van laagspanningsinstallaties

Met de normen als basis is het essentieel om de opbouw en beveiliging van een laagspanningsinstallatie te begrijpen. De kernmechanismen omvatten kabeldimensionering, beveiligingen, aarding, overspanningsbeveiliging en verificatie. Elk onderdeel heeft een specifieke functie.

De monteur controleert de bedrading bij het vloerluik in de woonkamer.

Kabeldimensionering bepaalt welke doorsnede een kabel moet hebben. Een te dunne kabel warmt op bij hoge belasting, wat brandgevaar oplevert. Voor een laadpaal van 11 kW heb je een andere kabeldikte nodig dan voor een standaard stopcontact. Spanningsval, het verlies van spanning over een lange kabellengte, is een tweede aandachtspunt. NEN 1010 stelt maximale waarden voor spanningsval vast per type toepassing.

Beveiligingen beschermen zowel de installatie als de gebruiker:

  • Automaten (stroomonderbrekers) schakelen uit bij overbelasting of kortsluiting
  • Aardlekschakelaars type A detecteren wisselstroom lekstromen, standaard in woningen
  • Aardlekschakelaars type B detecteren ook gelijkstroom lekstromen, verplicht bij bepaalde laadpalen en omvormers
  • Zekeringen zijn oudere beveiligingen die bij overbelasting doorbranden

Het verschil tussen een hoofdschakelaar en een aardlekschakelaar is voor veel huiseigenaren onduidelijk. De hoofdschakelaar schakelt de volledige installatie uit, de aardlekschakelaar reageert specifiek op gevaarlijke lekstromen naar aarde.

Aarding verbindt alle metalen onderdelen met de aarde. Dit zorgt ervoor dat bij een fout de stroom veilig wegvloeit zonder dat iemand een schok krijgt. Zonder goede aarding is elke andere beveiliging minder effectief.

Overspanningsbeveiliging (SPD) staat voor Surge Protective Device. Dit apparaat beschermt gevoelige elektronica tegen plotselinge spanningspieken, bijvoorbeeld door blikseminslag of schakelhandelingen in het net. Bij zonnepanelen is een SPD op zowel de DC als de AC zijde verplicht onder NEN 1010.

Een installatie zonder goede overspanningsbeveiliging is als een huis zonder regenpijpen: het werkt prima totdat het misgaat, en dan is de schade groot.

Wil je veilig werken aan elektra, dan begint dat altijd met het uitschakelen van de juiste groep en het controleren of de spanning weg is. Zelfs laagspanning kan dodelijk zijn bij onvoorzichtig handelen.

Toepassing laagspanningsinstallaties voor duurzame energie

Nu je begrijpt hoe een laagspanningsinstallatie werkt, is het tijd om te kijken hoe deze fundamenteel is voor moderne, duurzame oplossingen. Duurzame toepassingen zoals zonnepanelen, laadpalen en warmtepompen vallen volledig onder NEN 1010, met specifieke hoofdstukken per toepassing.

Zonnepanelen vallen onder NEN 1010 deel 712. Hierin staan regels voor de DC-bekabeling, de vereiste SPD’s en de aansluiting van de omvormer. Een veelgemaakte fout is het gebruik van gewone installatiekabel op de DC-zijde. Zonnepanelen leveren ook bij uitgeschakelde omvormer nog spanning. Dat vereist speciale DC-geschikte kabels en connectors.

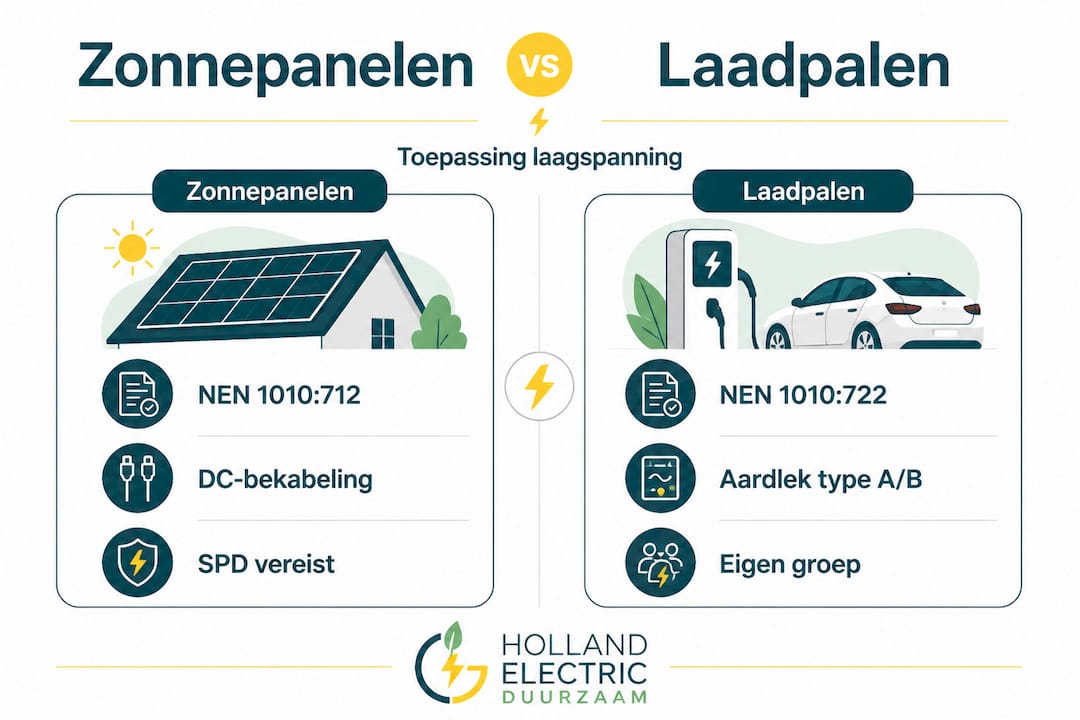

Overzicht: eisen voor zonnepanelen en laadpalen naast elkaar

Laadpalen vallen onder NEN 1010 deel 722. Afhankelijk van het type laadpaal geldt een type A of type B aardlekschakelaar. Laadpalen met een ingebouwde DC-lekstroomdetectie mogen met een type A, maar een laadpaal zonder die detectie vereist een type B. Dit onderscheid wordt in de praktijk regelmatig over het hoofd gezien.

Warmtepompen vragen om een eigen groep met de juiste kabeldoorsnede en beveiliging. Ze starten met een hoge aanloopstroom, wat de automaat zwaarder belast dan de nominale stroom doet vermoeden.

Stappen voor een correcte duurzame installatie:

  1. Laat een capaciteitscheck uitvoeren op je bestaande groepenkast
  2. Bepaal de toekomstige belasting inclusief EV, zonnepanelen en warmtepomp
  3. Kies kabeldoorsneden met marge voor uitbreiding
  4. Installeer de juiste aardlekschakelaar per toepassing
  5. Voeg SPD’s toe op DC en AC zijde bij zonnepanelen
  6. Laat de installatie inspecteren en ontvang een conformiteitsverklaring

Pro-tip: Vraag je installateur om een groepenkast met vrije rugroepen te plaatsen. Dat kost nu weinig extra, maar bespaart later veel werk als je nog een laadpaal of thuisbatterij wilt toevoegen.

Een deskundige installatie van laadpaal of zonnepanelen begint altijd met een grondige analyse van de bestaande situatie. Wie dat overslaat, betaalt twee keer. Wil je ook weten hoe energieopslag precies werkt binnen een laagspanningsinstallatie, dan is dat een logische vervolgstap.

Speciale situaties en slimme toekomst: uitzonderingen en innovaties

Tot slot kijken we naar situaties waar standaardregels niet altijd toereikend zijn én naar innovaties voor de toekomst. Bijzondere locaties zoals badkamers, medische ruimtes en bouwplaatsen vragen om aanvullende maatregelen, en netcongestie vereist slimme load balancing of batterijopslag.

Badkamers kennen veiligheidszones (0, 1, 2 en buiten de zones). In zone 0, de badkuip zelf, mag geen enkele elektrische installatie aanwezig zijn. In zone 1 zijn alleen apparaten met SELV (Separated Extra Low Voltage, maximaal 12 V) toegestaan. Veel mensen weten niet dat een stopcontact in de badkamer alleen buiten een straal van 60 cm van de doucherand mag worden geplaatst.

Medische ruimtes in ziekenhuizen of klinieken vereisen IT-systemen (geïsoleerd aardingssysteem) om te voorkomen dat een lekstroom een patiënt raakt tijdens een operatie. Dit is een volledig ander installatieconcept dan in een woning.

Tijdelijke bouwplaatsen vallen onder NEN 1010 deel 704. Hier gelden strengere eisen voor aardlekschakelaars en zijn draagbare stroomaggregaten aan extra regels gebonden.

Netcongestie is geen toekomstprobleem meer. In grote delen van Nederland kunnen nieuwe aansluitingen al maanden of jaren op zich laten wachten. Slimme installaties zijn geen luxe, ze zijn noodzaak.

Bij netcongestie bieden twee oplossingen perspectief:

  • Load balancing verdeelt de beschikbare netcapaciteit slim over meerdere verbruikers, zoals een laadpaal die minder laadt als de wasmachine aanstaat
  • Thuisbatterijen slaan goedkope of zelf opgewekte stroom op voor gebruik op piekmoment, waardoor de netaansluiting minder zwaar wordt belast

Slimme energie-innovaties maken het mogelijk om een bestaande aansluiting veel efficiënter te benutten. En wie nu al bespaart met thuisbatterijen, merkt dat de terugverdientijd steeds korter wordt door stijgende energieprijzen en slimme tarieven.

Onze blik: wat onderschat wordt bij laagspanningsinstallaties

Na alle feiten en voorbeelden is het tijd om onze belangrijkste lessen te delen. Eén misvatting horen we keer op keer: “Laagspanning is toch niet gevaarlijk?” Die gedachte klopt niet. Huisbrand door elektrische oorzaken is in Nederland een van de meest voorkomende brandoorzaken, en de meeste gevallen beginnen bij een installatie die niet goed is gedimensioneerd of beveiligd.

Het echte onderschatte risico zit niet in de spanning zelf, maar in de combinatie van een verouderde installatie met moderne, zware verbruikers. Een groepenkast uit 1985 was niet ontworpen voor een laadpaal van 11 kW én een warmtepomp én een omvormer. Wie die combinatie aanzet zonder de installatie eerst te laten beoordelen, speelt Russisch roulette met zijn eigen huis.

De grootste winst zit in planning vooraf. Wie bij de aanleg van zonnepanelen al rekening houdt met een toekomstige laadpaal, bespaart later honderden euro’s aan extra kabelwerk en kastuitbreiding. Een vakkundige installatie en goed rendement gaan altijd samen. Goedkoop installeren kost op de lange termijn meer.

Ons advies: behandel je laagspanningsinstallatie als de fundering van je huis. Je bouwt er alles op. Wie die fundering verwaarloost, ondermijnt alles wat erop staat.

Direct aan de slag? Slimme duurzame installaties nu beschikbaar

Wil je jouw systeem direct upgraden? Bij HeDuurzaam helpen we huiseigenaren en ondernemers met professionele beoordeling en uitbreiding van hun laagspanningsinstallatie, volledig conform NEN 1010. Of je nu zonnepanelen wilt plaatsen, op zoek bent naar laadpalen voor thuis of bedrijf, of wilt beginnen met energie opslaan via een thuisbatterij: onze gecertificeerde elektriciens met meer dan 20 jaar ervaring zorgen dat alles veilig, toekomstbestendig en rendabel wordt aangesloten. Vraag vandaag nog een snelle offerte aan en zet de eerste stap naar een slimmer energiesysteem.

Veelgestelde vragen over laagspanningsinstallaties

Wat valt precies onder een laagspanningsinstallatie?

Installaties tot 1 kV AC of 1,5 kV DC vallen onder laagspanning. Dit omvat vrijwel alle elektrische systemen in woningen en bedrijven, van stopcontacten tot laadpalen.

Is NEN 1010 verplicht bij zonnepanelen en laadpalen?

Ja, NEN 1010 is de verplichte norm bij nieuwe of gewijzigde installaties, inclusief zonnepanelen en laadpalen. Zonder naleving voldoet je installatie niet aan het Bouwbesluit.

Wat zijn veelvoorkomende fouten bij verduurzamen van laagspanningsinstallaties?

Onderdimensionering van kabels, ontbrekende beveiligingen en geen aarding zijn de meest gemaakte fouten. Ook het niet reserveren van ruimte voor toekomstige uitbreiding kost later veel geld.

Wanneer kun je afwijken van de normen of fabrikantvoorschriften?

Afwijken mag alleen als veiligheid aantoonbaar gegarandeerd blijft. In de praktijk is dit vrijwel uitsluitend mogelijk met een gedegen technische onderbouwing door een gecertificeerd installateur.

Wat helpt bij netcongestie in duurzame installaties?

Slimme load balancing of batterijopslag bieden praktische oplossingen bij netcongestie. Ze verminderen de piekbelasting op de netaansluiting en maken je installatie onafhankelijker van het openbare net.
