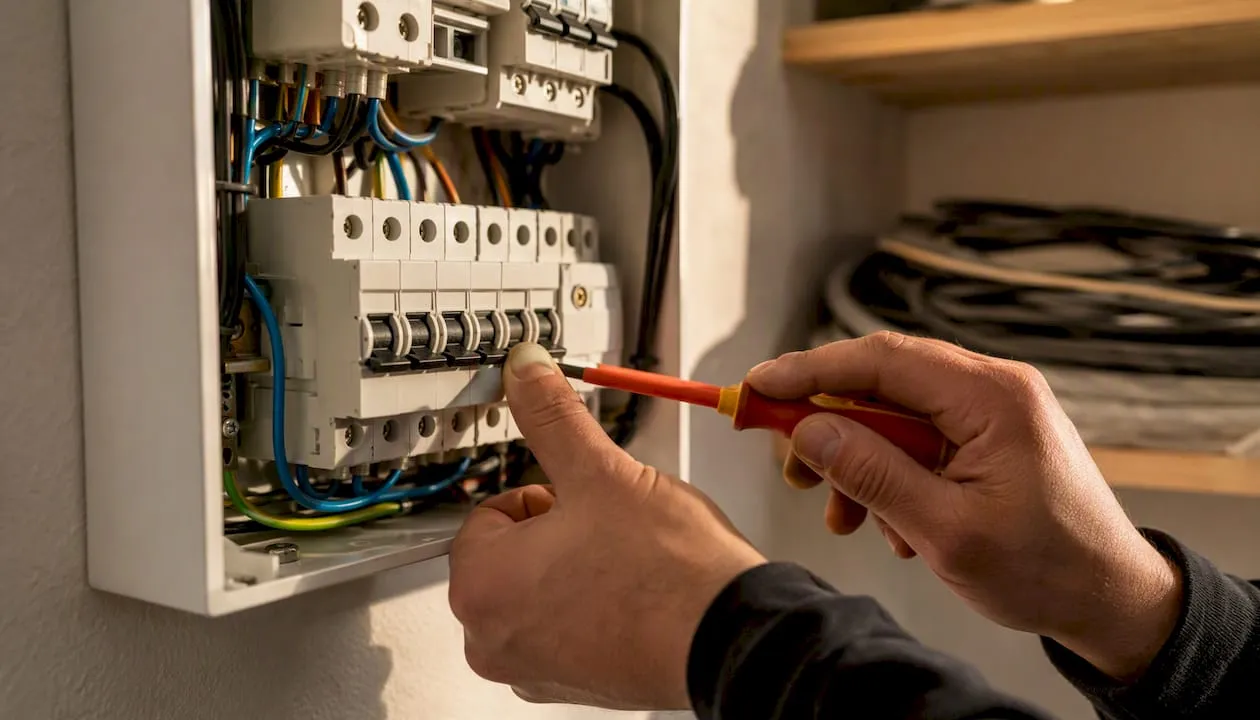

Een elektricien controleert de werking van de aardlekschakelaar in de meterkast.

Wat is residuaalstroom: snel herkennen en veilig handelen

Residuaalstroom is de lek of onbalansstroom die via een fout in de installatie of een apparaat naar aarde wegloopt in plaats van netjes via de nulleider terug te keren. Een aardlekschakelaar meet dat verschil tussen fase en nul continu en onderbreekt de stroom zodra de lekstroom boven de ingestelde drempel komt, meestal 30 milliampère, een veelvoorkomende norm in Nederland die in de praktijk toegepast wordt. Netbeheerders zoals Liander wijzen erop dat de eigenaar verantwoordelijk is voor een correcte aarding. Merk je dat je aardlekschakelaar vaker uitschakelt? Dan wijst dat vrijwel altijd op reële residuaalstroom, niet op een kuur.

Inhoudsopgave

Hoe werkt een aardlekschakelaar precies?

Een aardlekschakelaar vergelijkt de stroom die via de fase het toestel binnenkomt met de stroom die via de nul weer terugkeert. Zijn die twee gelijk, dan gebeurt er niets. Is er een verschil, dan lekt er ergens stroom weg, en dat verschil zet de schakelaar om in actie.

Binnen het apparaat zit een ringkern met een meetspoel. Beide draden lopen door diezelfde kern. Bij een perfecte balans heffen de magnetische velden elkaar op. Zodra er een lekstroom is, ontstaat een klein magnetisch onevenwicht dat een spanning induceert in de meetspoel, en dat signaal triggert de afschakeling.

Opvallend genoeg heeft de schakelaar géén functionerende aardleiding nodig om te werken. Hij meet alleen de balans tussen fase en nul, dus hij schakelt ook af als iemand zonder aardaansluiting per ongeluk onder stroom komt te staan. De aarde is wel essentieel om de lekstroom veilig af te voeren en schade te beperken.

Bij een standaard 30 mA-toestel gebeurt de afschakeling in de praktijk al tussen ongeveer de helft en de volledige nominale waarde, ruim vóór het punt waarop lekstroom levensgevaarlijk wordt.

  • De schakelaar reageert op onbalans, niet op een absolute stroomwaarde.
  • Aarding is nodig voor veilige afvoer, niet voor de meting zelf.
  • Bij 30 mA-toestellen ligt de praktische aanspreekgrens tussen 15 en 30 mA.

Waar komt residuele lekstroom vandaan?

De meeste storingen hebben een heel herkenbare oorzaak. Een wasmachine met een lek in de verwarmingselement-behuizing, een boiler waar vocht bij de bedrading komt, of een beschadigde kabel die door een schroef is geraakt: het zijn stuk voor stuk klassiekers uit de storingsdienst.

  • Defecte apparaten: een doorgesleten isolatie in een föhn, waterkoker of wasmachine laat stroom naar de behuizing lekken.
  • Vocht: in badkamers, kruipruimtes of buitenstopcontacten tast vocht de isolatie aan en veroorzaakt sluipende lekstroom.
  • Beschadigde bekabeling: geknelde of doorgesneden kabels, vaak door verbouwingen of knagende dieren.
  • Fout tussen nul en aarde: een verkeerd aangesloten leiding waarbij nul en aarde elkaar raken.
  • Elektronica met gelijkstroomlekkage: laders, inverters en dimmers met filters die kleine hoeveelheden gelijkstroom lekken.

Vaak is het geen enkele grote fout, maar een optelsom van kleine lekstromen uit meerdere apparaten die samen net over de drempel van 30 mA komen. Vervang je één toestel en blijft de storing? Dan zit de resterende lekstroom ergens anders.

Wat doe je als de aardlekschakelaar afslaat?

Herhaaldelijk resetten zonder te weten waarom, is geen oplossing en kan onveilig zijn. Volg in plaats daarvan een vast stappenplan waarmee elektriciens zelf ook werken.

  1. Zet alle groepen uit op de groepenkast, inclusief de hoofdschakelaars van losse groepen.
  2. Schakel de aardlekschakelaar weer in. Blijft hij nu aan? Dan zit het probleem in een van de groepen, niet in de vaste installatie.
  3. Zet de groepen één voor één aan, met een korte pauze ertussen. Slaat de schakelaar direct af zodra je een bepaalde groep inschakelt? Dan zit de fout in die groep.
  4. Test binnen die groep de apparaten apart door ze uit het stopcontact te halen en één voor één weer aan te sluiten, tot je het defecte toestel gevonden hebt.

Ruik je iets branderigs, zie je verkleurde of warme onderdelen, of voel je vocht bij de meterkast? Stop dan direct en raak niets meer aan met natte handen. Schakelt de aardlekschakelaar al af terwijl alle groepen nog uitstaan, dan zit het probleem in de vaste installatie zelf en is dat een taak voor een erkend installateur, niet voor eigen herstel.

Pro-tip: Noteer bij elke stap welke groep en welk apparaat je test, en maak een foto van de groepenkast en het defecte toestel. Die informatie bespaart een monteur veel zoektijd en jou een hogere rekening.

Welk type aardlekschakelaar past bij jouw situatie?

Niet elke aardlekschakelaar detecteert dezelfde soort lekstroom, en dat onderscheid wordt steeds belangrijker nu huishoudens laadpalen, omvormers en thuisbatterijen op hun net aansluiten. Een verkeerd type kan onterecht blijven uitschakelen, of erger nog, juist niet ingrijpen wanneer dat wel moet.

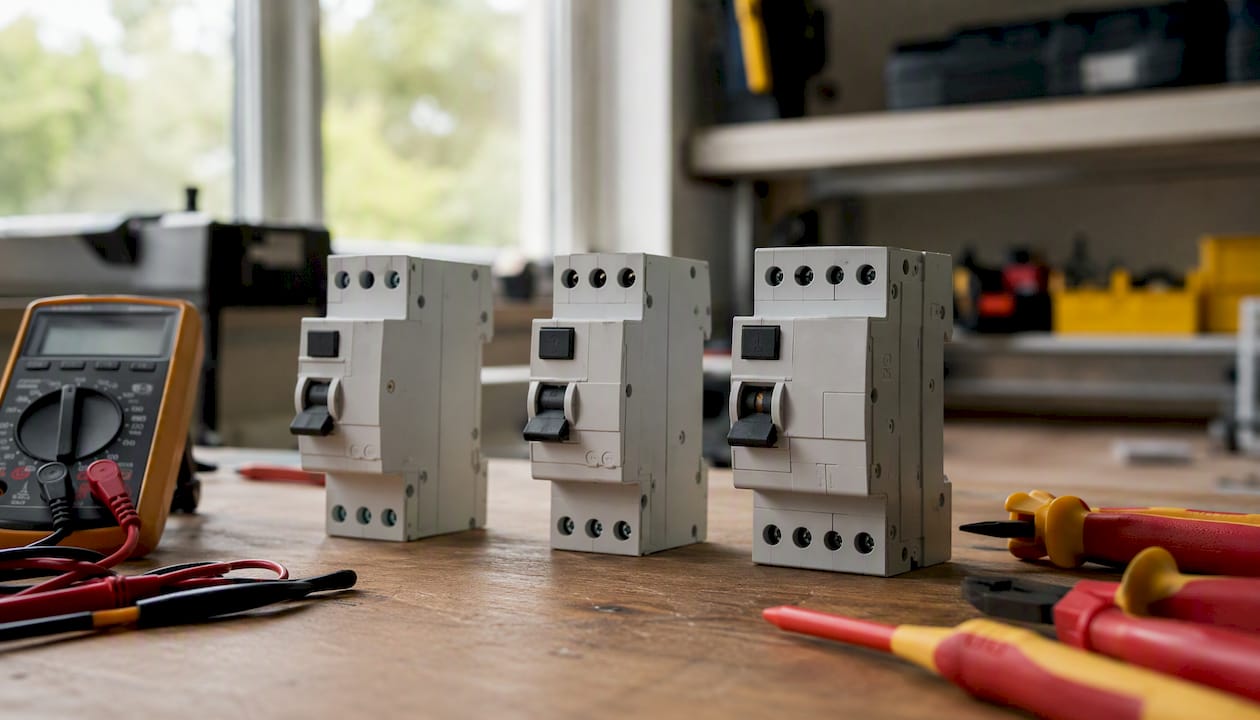

Detailfoto van verschillende types aardlekschakelaars

Type Detecteert Typische toepassing
AC Zuivere wisselstroom-lekstroom Standaard huishoudelijke groepen zonder elektronica
A Wisselstroom en pulserende gelijkstroom Groepen met wasmachines, laders, dimmers
B Wisselstroom, pulserende én zuivere gelijkstroom Laadpalen, zonnepaneel-omvormers, thuisbatterijen

Voor vochtige ruimtes en vaste apparaten schrijft de norm doorgaans 30 mA voor, de gevoeligste instelling die persoonsbeveiliging levert. Grotere installaties gebruiken soms 300 mA als aanvullende, minder gevoelige beveiliging tegen brand door foutstroom, naast de fijnere 30 mA-groepen. Wil je precies weten welk type bij jouw laadpaal of zonnepanelen hoort? Dat lees je uitgebreider in het verschil tussen type A en type B aardlekschakelaars.

Wat meet en doet een erkend installateur?

Een elektricien gaat verder dan het stappenplan dat je thuis zelf kunt uitvoeren. Met een installatietester meet hij de isolatieweerstand van elke groep, controleert hij de daadwerkelijke aanspreekstroom en inschakeltijd van de aardlekschakelaar, en voert hij een differentieelmeting uit om te zien waar precies stroom weglekt.

  • Isolatiemeting: test of de bedrading nog voldoende weerstand biedt tussen geleider en aarde.
  • Differentieelmeting: brengt exact in kaart hoeveel stroom waar weglekt.
  • Aanspreekstroom- en tijdmeting: controleert of de aardlekschakelaar binnen de norm reageert.
  • Reparatie of vervanging: van een defect apparaat, losse aansluiting, versleten aardlekschakelaar of een onjuiste aardaansluiting.

Bel direct een professional als de schakelaar afslaat terwijl alle groepen uitstaan, als je brandlucht ruikt, zichtbare schade ziet, of als de storing telkens terugkeert ondanks dat je zelf niets meer hebt aangesloten. Houd bij dat gesprek je EAN-code of meternummer bij de hand en, indien mogelijk, een foto van de groepenkast. Twijfel je of je groepenkast aan de huidige eisen voldoet? Lees dan ook waarom de groepenkast vervangen vaak de onderliggende oplossing is bij herhaalde storingen.

Hoe voorkom je problemen met residuele stromen?

Preventie is goedkoper dan storingsdienst, en meestal simpel uit te voeren met een paar gewoontes.

  • Controleer stopcontacten en kabels in vochtige ruimtes periodiek op slijtage of verkleuring.
  • Zet vaste, watergevoelige apparaten zoals wasmachine, vaatwasser en boiler altijd achter een aparte 30 mA-groep.
  • Kies bij zonnepanelen, laadpalen en thuisbatterijen bewust voor een type B aardlekschakelaar waar de installatie dat vereist.
  • Laat de aarding en groepenkast elke paar jaar door een erkend installateur controleren, zeker bij een woning ouder dan vijftien jaar.
  • Test de testknop op je aardlekschakelaar regelmatig: reageert hij niet, dan is vervanging nodig.

Wil je die controle structureel aanpakken? Een elektrische installatie laten controleren voorkomt dat kleine lekstromen zich opstapelen tot een storing op een onhandig moment.

Snel geholpen bij storing of nieuwe installatie

Heb je liever dat iemand anders het uitzoekt? Heduurzaam biedt 24/7 storingsdienst, installatie en vervanging van aardlekschakelaars, en meetrapporten die precies aangeven waar een lekstroom vandaan komt. Onze monteurs werken volgens NEN 1010, hebben ruime ervaring in groepenkasten en laadpalen, en leveren garantie op het uitgevoerde werk.

Twijfel je of jouw groepenkast en aardlekschakelaars nog aan de huidige normen voldoen, of overweeg je een laadpaal met de juiste type B-beveiliging? Vraag een offerte aan of bel direct bij spoed: onze planning houdt ruimte vrij voor storingen, zodat je dezelfde dag nog geholpen wordt in plaats van dagenlang te wachten op een monteur.

Waarom een herhaalde storing nooit gewoon “resetten” is

Ik zie het te vaak: een aardlekschakelaar die drie keer per week afslaat, en een bewoner die hem elke keer gewoon weer aanzet. Dat werkt tot het moment dat het niet meer werkt. Een schakelaar die telkens uitschakelt, doet precies waarvoor hij gemaakt is, en dat is een signaal, geen storing die je kunt negeren.

De meeste gevallen zijn met een gericht stappenplan zelf te achterhalen en vaak zit de oplossing dichterbij dan je denkt, in één specifiek apparaat. Maar zodra de schakelaar met alle groepen uit blijft afslaan, of het patroon terugkeert zonder duidelijke aanleiding, is verder zoeken op eigen houtje geen besparing meer. Dan zoek je een probleem in bedrading die je niet kunt zien, met risico’s die je niet kunt inschatten. Laat dat over aan iemand die er dagelijks mee werkt.

Wat je hieruit onthoudt

Residuaalstroom is de lekstroom naar aarde die een aardlekschakelaar detecteert via het balansprincipe tussen fase en nul, en tijdige diagnose voorkomt onnodige risico’s.

Punt Details
Definitie residuaalstroom Het is de stroom die buiten het normale circuit naar aarde weglekt, gemeten als onbalans tussen fase en nul.
Werking aardlekschakelaar Een ringkern met meetspoel detecteert onbalans en schakelt af tussen 15 en 30 mA bij een standaard 30 mA-toestel.
Juiste type kiezen Type B is nodig bij laadpalen, omvormers en thuisbatterijen omdat type AC gelijkstroomlekkage mist.
Stappenplan bij storing Groepen uit, aardlek aan, groepen één voor één testen, apparaten apart controleren.
Wanneer bellen Uitschakeling met alle groepen uit, brandlucht of herhaalde storingen vragen om een erkend installateur zoals Heduurzaam.

Nuttige bronnen voor verdere verdieping

Voor wie dieper wil graven in de techniek en regelgeving rond residuaalstroom zijn enkele bronnen bijzonder waardevol geweest bij het samenstellen van dit artikel.

  • Technische achtergrond over ringkern, meetspoel en typeclassificatie van aardlekschakelaars.
  • Normverwijzing NEN 1010 voor de Nederlandse 30 mA-eis sinds 2005.
  • Uitleg van Liander over aardingsverantwoordelijkheid van eigenaren en installateurs.
  • Praktische stappenplannen voor het opsporen van uitschakelende aardlekschakelaars.

Let op: normering verschilt per land. Woon of werk je buiten Nederland, raadpleeg dan de lokale elektrotechnische norm voor jouw situatie.

Veelgestelde vragen over residuaalstroom

Wat is het verschil tussen residuaalstroom en lekstroom? Er is geen verschil: residuaalstroom is de technische term voor lekstroom, de stroom die via een fout of gebrek naar aarde wegloopt in plaats van via de nulleider terug te keren.

Hoeveel milliampère lekstroom is gevaarlijk? Vanaf ongeveer 30 mA wordt lekstroom door het lichaam gevaarlijk voor het hart, wat precies de reden is waarom de meeste huishoudelijke aardlekschakelaars op dat niveau zijn ingesteld.

Kan ik zelf een aardlekschakelaar vervangen? Nee, dat mag alleen een erkend installateur doen, aangezien een verkeerde aansluiting risico’s op elektrocutie of brand met zich meebrengt en de garantie op je installatie kan aantasten.

Waarom slaat mijn aardlekschakelaar 's nachts uit? Vaak wijst dat op een apparaat dat continu draait, zoals een koelkast, boiler of laadpaal, waarbij een sluipende lekstroom precies op dat moment de drempel overschrijdt.

Is 300 mA ook veilig voor personen? Nee, 300 mA-aardlekschakelaars beschermen tegen brand door foutstroom in grotere installaties, niet tegen elektrocutie; voor persoonsbeveiliging blijft 30 mA de norm.
