Wat is een schakelschema? Begrijp elektrische schema's

Schakelschema’s lijken voor veel huisbezitters en ondernemers op een cryptische puzzel van lijnen en symbolen. Toch zijn deze technische tekeningen cruciaal bij elke elektrische installatie, van een eenvoudige uitbreiding tot complexe duurzame systemen met zonnepanelen of laadpalen. Een goed begrip van schakelschema’s helpt je communiceren met installateurs, installaties beoordelen en onderhoud plannen. In dit artikel ontdek je wat schakelschema’s precies zijn, welke types bestaan, hoe je de symbolen leest en waarom ze essentieel zijn voor veilige, duurzame elektrische installaties.

Inhoudsopgave

Belangrijkste Inzichten

Punt Details
Definitie schakelschema Een schakelschema fungeert als de technische blauwdruk van een elektrische installatie met gestandaardiseerde symbolen die verbindingen en onderdelen weergeven.
Typen schakelschema’s Er bestaan verschillende typen zoals principeschema stroomkringschema en eendraadschema met elk eigen detailniveau en toepassingsgebied.
IEC symbolen en nummering In schema’s worden IEC symbolen en nummering gebruikt voor overzicht en consistente communicatie tussen professionals.
NEN1010 veiligheid Volgens NEN1010 vormen schema’s de basis voor veilige ontwerpen keuringen en toekomstige uitbreidingen.
Pro tip opvragen schema Vraag altijd een actueel schakelschema op bij aankoop van een pand of na renovaties zodat toekomstige aanpassingen soepel verlopen.

Wat is een schakelschema en waarom is het belangrijk?

Een schakelschema vormt de technische blauwdruk van elke elektrische installatie. Het toont via gestandaardiseerde symbolen) hoe componenten zoals schakelaars, draden en verbruikers met elkaar verbonden zijn. Zonder deze visuele weergave zou communicatie tussen ontwerpers, installateurs en gebruikers onmogelijk zijn. Je kunt een schakelschema vergelijken met een wegenkaart: het laat zien welke routes de stroom aflegt en waar belangrijke knooppunten zitten.

Voor huisbezitters en ondernemers in Nederland zijn schakelschema’s geen overbodige luxe. Ze vormen de basis voor veilig ontwerp en efficiënt onderhoud. Bij storingen kunnen elektriciens aan de hand van het schema snel problematische circuits identificeren. Dit bespaart tijd en voorkomt onnodige kosten. Wanneer je een duurzame installatie plant, zoals een uitbreiding voor zonnepanelen of een laadpaal, is een actueel schakelschema onmisbaar voor correcte dimensionering.

De voordelen van een helder schakelschema zijn talrijk:

  • Veiligheid: voorkomt verkeerde aansluitingen die brand of elektrische schokken veroorzaken
  • Efficiëntie: versnelt installatiewerk en onderhoud door duidelijke overzichten
  • Communicatie: overbrugt technische kennis tussen professionals en opdrachtgevers
  • Compliance: voldoet aan wettelijke eisen zoals NEN1010 voor keuringen
  • Toekomstbestendigheid: maakt uitbreidingen en aanpassingen planbaar

Bij moderne duurzame installaties met zonnepanelen, thuisbatterijen en laadpalen wordt de complexiteit van elektrische systemen groter. Meerdere energiestromen moeten worden beheerd, opgeslagen en verdeeld. Een gedetailleerd schakelschema toont precies hoe deze componenten samenwerken. Het helpt bij het bepalen of je meterkast voldoende capaciteit heeft of dat een upgrade nodig is. Voor ondernemers met grotere installaties is het schema bovendien essentieel voor verzekeringen en certificeringen.

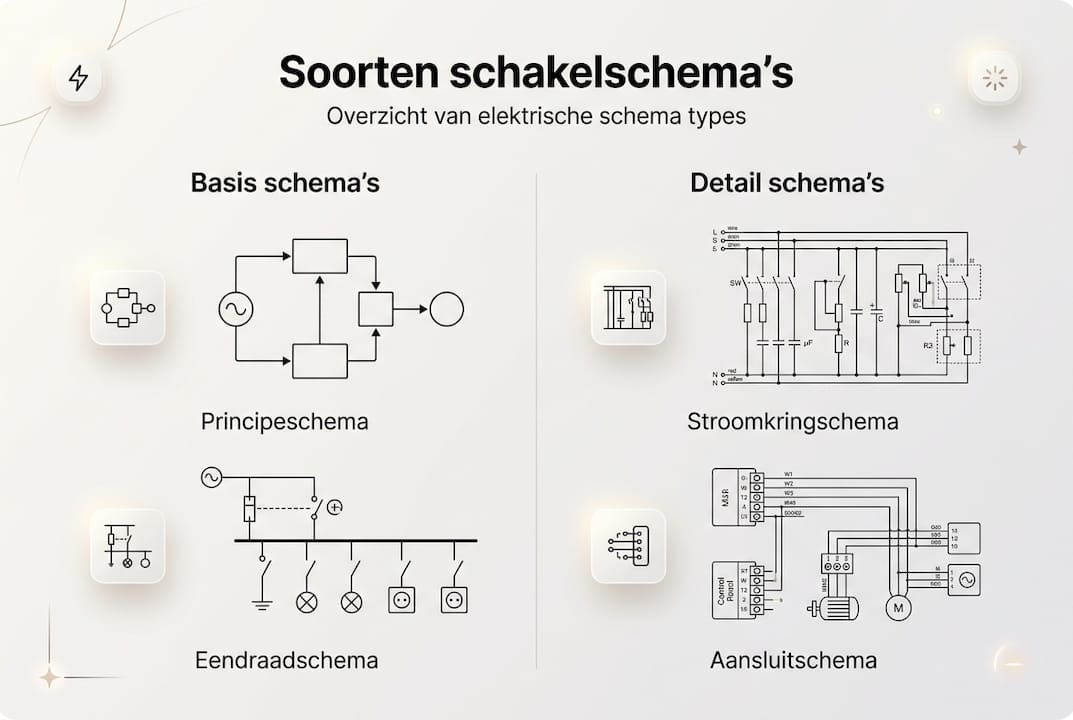

Overzicht van verschillende typen elektrotechnische schema's in één oogopslag

Pro-tip: vraag altijd een actueel schakelschema op bij aankoop van een pand of na renovaties. Dit voorkomt verrassingen bij toekomstige aanpassingen en bespaart je kostbare tijd tijdens storingen of uitbreidingen.

De verschillende types schakelschema’s en hun toepassingen

Elektrische installaties kennen meerdere soorten schema’s), elk met een specifiek doel. Het principeschema toont alle elektrische verbindingen volledig, inclusief alle draden en contacten. Dit type biedt het meest complete overzicht en wordt gebruikt bij ontwerp en engineering. Installateurs gebruiken principeschema’s om de logica van een schakeling te begrijpen voordat ze met de fysieke installatie beginnen.

Vrouw zet verschillende soorten elektrische schema’s naast elkaar

Het stroomkringschema en aansluitschema gaan een stap verder in detail. Ze tonen niet alleen welke componenten verbonden zijn, maar ook hoe de fysieke aansluitingen eruitzien. Bij complexe besturingssystemen of industriële installaties zijn deze schema’s onmisbaar. Ze specificeren draadkleuren, aansluitpunten en vaak ook draaddoorsnedes. Voor woninginstallaties zijn ze meestal te gedetailleerd, maar bij grotere projecten met meerdere kringen essentieel.

Het eendraadschema daarentegen vereenvoudigt de weergave door meerdere gelijksoortige verbindingen als één lijn weer te geven. Dit maakt het schema overzichtelijker zonder essentiële informatie te verliezen. Eendraadschema’s zijn populair bij woninginstallaties omdat ze snel inzicht geven in de hoofdstructuur. Ze tonen hoeveel groepen er zijn, welke verbruikers erop aangesloten zijn en hoe de verdeling over fasen plaatsvindt.

Schematype Detailniveau Primaire toepassing Gebruiker
Principeschema Volledig Ontwerp en engineering Elektrotechnisch ontwerpers
Stroomkringschema Zeer hoog Industriële besturing Installateurs complexe systemen
Aansluitschema Hoog Fysieke montage Monteurs en technici
Eendraadschema Middel Woninginstallaties Huisinstallateurs
Grondschema Hoog Detailontwerp circuits Specialisten
Installatieschema Middel Overzicht gebouwinstallatie Facilitair beheer

Het grondschema en installatieschema vullen het spectrum aan. Grondschema’s tonen de elektrische eigenschappen en bedrading tot in detail, handig bij het ontwerpen van specifieke circuits. Installatieschema’s geven een ruimtelijk overzicht van waar componenten in een gebouw zitten. Dit helpt bij het lokaliseren van groepenkast, verdeelkasten en belangrijke schakelaars.

Voor duurzame installaties zijn hybride schema’s steeds populairder. Ze combineren elementen van verschillende types om zowel overzicht als detail te bieden waar nodig. Bij een zonnepaneel installatie zie je bijvoorbeeld een eendraadschema voor de hoofdverdeling, gecombineerd met een gedetailleerd principeschema voor de DC-kant met omvormers en batterijen.

De keuze voor een bepaald schematype hangt af van het doel:

  • Ontwerp en engineering: principeschema voor volledige logica
  • Installatie en montage: aansluitschema voor praktische uitvoering
  • Onderhoud en beheer: eendraadschema voor snel overzicht
  • Uitbreidingen: installatieschema voor ruimtelijke context
  • Certificering: grondschema voor technische specificaties

Pro-tip: vraag bij installatie van zonnepanelen of laadpalen om zowel een eendraadschema voor dagelijks gebruik als een gedetailleerd principeschema voor de nieuwe componenten. Dit geeft je het beste van beide werelden.

Mechanieken, symbolen en bijzondere schakelingen in schema’s

De kracht van schakelschema’s ligt in hun universele taal van symbolen. IEC-standaard symbolen) zorgen ervoor dat een elektricien in Amsterdam een schema uit Rotterdam direct begrijpt. Deze symbolen volgen strikte conventies: S staat voor schakelaar, Q voor automaat of beveiliging, K voor relais, M voor motor, en F voor zekering. Door deze gestandaardiseerde letters weet je meteen welk type component je voor je hebt.

Schakelingen worden opgebouwd in aparte kringen die verschillende functies vervullen. De voedingskring levert de energie, de vermogenskring stuurt deze naar verbruikers, en de stuurkring regelt wanneer welke componenten actief zijn. Bij een laadpaal zie je bijvoorbeeld de hoofdvoeding via een aparte groep, een vermogenskring naar de laadconnector, en een stuurkring die de laadsessie beheert. Deze scheiding maakt installaties overzichtelijk en veilig.

De nummering van componenten) volgt een logisch systeem. Elke component krijgt een letter voor het type en een nummer voor de positie. A staat voor assemblages zoals groepenkast of verdeler, K voor relais en contactoren, M voor motoren en aandrijvingen, Q voor beveiligingen en automaten, en S voor schakelaars en drukknoppen. Een schakelaar met aanduiding S3 is dus de derde schakelaar in het systeem.

Bijzondere schakeltypen voegen functionaliteit toe aan installaties. Wisselschakelingen en kruisschakelingen maken het mogelijk om één lamp vanaf meerdere locaties te bedienen. Bij een wisselschakeling gebruik je twee schakelaars die de stroom alternerend doorschakelen. Voeg je een kruisschakelaar toe tussen twee wisselschakelaars, dan kun je vanaf drie of meer punten schakelen. Dit is handig bij lange gangen of grote ruimtes.

Het verschil tussen serieschakeling en parallelschakeling bepaalt hoe componenten zich gedragen:

  • Serieschakeling: componenten achter elkaar, zelfde stroom door alles heen, spanning verdeeld
  • Parallelschakeling: componenten naast elkaar, zelfde spanning over alles heen, stroom verdeeld
  • Veiligheidstoepassing: serieschakeling voor noodstops, parallelschakeling voor verlichting
  • Betrouwbaarheid: parallel verhoogt redundantie, serie creëert afhankelijkheid

Bij duurzame installaties zie je vaak hybride schakelingen. Zonnepanelen worden in strings geschakeld (serie) om voldoende spanning te krijgen, maar meerdere strings parallel om het vermogen op te schalen. Thuisbatterijen gebruiken serieschakeling van cellen voor voltage en parallelschakeling van modules voor capaciteit. Het begrijpen van deze principes helpt je de werking en beperkingen van je installatie te doorgronden.

Pro-tip: bij het uitbreiden van je installatie met duurzame innovaties is het cruciaal om te weten of nieuwe componenten in serie of parallel worden geschakeld. Dit bepaalt of je bestaande bedrading en beveiligingen voldoende zijn of dat aanpassingen nodig zijn.

Normen, regelgeving en de rol van schakelschema’s bij duurzame installaties

In Nederland schrijft NEN1010 voor dat schakelschema’s verplicht zijn bij ontwerp, keuring en onderhoud van elektrische installaties. Deze norm vormt de ruggengraat van elektrische veiligheid in woningen en bedrijfspanden. Zonder actueel schakelschema kan een installatie niet worden gekeurd of gecertificeerd. Bij verkoop of verhuur van een pand moet je kunnen aantonen dat de installatie voldoet, en daarvoor is documentatie inclusief schema’s essentieel.

De dimensionering van hoofdschakelaars krijgt extra aandacht bij duurzame installaties. Wanneer je zonnepanelen of een laadpaal toevoegt, verandert de belasting op je elektrische systeem dramatisch. Een laadpaal kan 7,4 kW tot 22 kW trekken, afhankelijk van het type. Zonnepanelen leveren overdag juist stroom terug. Het schakelschema helpt bepalen of je hoofdaansluiting en hoofdschakelaar deze extra belasting aankunnen of dat een upgrade nodig is.

Installatietype Typisch vermogen Hoofdschakelaar minimaal Fase-configuratie
Standaard woning 5-8 kW 25A 1-fase 1x230V
Woning met laadpaal 12-15 kW 40A 1-fase of 25A 3-fase 3x230V/400V
Woning met PV (6 kWp) 10-12 kW 35A 1-fase 1x230V
Woning met PV en laadpaal 18-25 kW 35A 3-fase 3x230V/400V
Zakelijk met hoog vermogen 30+ kW 63A 3-fase 3x230V/400V

Schakelschema’s spelen een cruciale rol bij veiligheid en efficiënte keuring. Inspecteurs gebruiken het schema om te controleren of beveiligingen correct zijn gedimensioneerd, of aardlekschakelaars op de juiste plaatsen zitten en of de installatie logisch is opgebouwd. Een goed schema versnelt de keuring en voorkomt discussies over de installatie-opzet. Het toont ook duidelijk waar groepen zijn samengevoegd of gesplitst, wat belangrijk is voor belastingverdeling.

Voor duurzame installaties heeft het schema directe impact op rendement. Bij zonnepanelen moet het schema tonen hoe de DC-kant (panelen naar omvormer) en AC-kant (omvormer naar meterkast) zijn opgebouwd. Verkeerde dimensionering van kabels of beveiligingen leidt tot vermogensverlies en verminderd rendement. Het schema helpt ook bij het optimaliseren van de configuratie, bijvoorbeeld door te bepalen of een extra groep nodig is of dat bestaande capaciteit kan worden herverdeeld.

Moderne hybride schema’s combineren traditionele eendraadschema’s met gedetailleerde weergaven van slimme componenten. Bij een elektra offerte voor een duurzame installatie ontvang je vaak een schema dat zowel de klassieke groepenverdeling toont als de dataverbindingen tussen slimme meters, omvormers en energiemanagementsystemen. Deze hybride aanpak biedt overzicht zonder in te boeten op detail waar het nodig is.

De integratie van thuisbatterijen en energiemanagement maakt schakelschema’s complexer maar ook waardevoller. Het schema toont hoe de batterij is aangesloten, of deze voor of na de meter zit, en hoe de energiestromen worden gestuurd. Dit is cruciaal voor het begrijpen van je energiebalans en het maximaliseren van zelfconsumptie. Een helder schema helpt je ook bij het uitleggen van je installatie aan verzekeraars of bij het aanvragen van subsidies.

Pro-tip: laat je schakelschema digitaal opslaan en deel het met je installateur via een beveiligde cloud. Bij storingen of uitbreidingen kan een elektricien op afstand al voorbereidingen treffen, wat servicebezoeken efficiënter en goedkoper maakt.

Bekijk onze duurzame elektrische oplossingen

Nu je begrijpt hoe schakelschema’s werken en waarom ze essentieel zijn voor veilige installaties, is het tijd om je kennis in praktijk te brengen. Onze zonnepanelen vormen de basis van energieonafhankelijkheid en worden altijd geleverd met volledige technische documentatie inclusief schakelschema’s voor correcte integratie in je meterkast. Voor elektrisch rijden bieden we een compleet assortiment laadpalen die perfect aansluiten op je bestaande installatie, met duidelijke schema’s die tonen hoe de laadpaal veilig wordt aangesloten. Wil je je zelfopgewekte energie opslaan? Ontdek onze thuisbatterij oplossingen die slim integreren met je zonnepanelen en de energiestromen optimaliseren volgens een helder schakelschema dat je altijd inzicht geeft in je systeem.

Wat is een schakelschema? Veelgestelde vragen

Wat zijn veelgebruikte symbolen in een schakelschema?

De meest voorkomende symbolen zijn S voor schakelaars, Q voor automaten en beveiligingen, K voor relais, M voor motoren, F voor zekeringen en L voor verlichting. Draden worden weergegeven als lijnen, en verbindingspunten als stippen waar lijnen elkaar kruisen. IEC-standaard symbolen zorgen ervoor dat elk schema universeel leesbaar is.

Wanneer heb ik een schakelschema nodig voor mijn huisinstallatie?

Een schakelschema is verplicht bij nieuwbouw, verbouwingen en uitbreidingen van je elektrische installatie volgens NEN1010. Ook bij keuring, verkoop of verhuur van je woning moet een actueel schema beschikbaar zijn. Voor duurzame uitbreidingen zoals zonnepanelen of laadpalen is het schema essentieel om te bepalen of je installatie de extra belasting aankan.

Wat is het verschil tussen een eendraadschema en een principeschema?

Een eendraadschema vereenvoudigt de weergave door meerdere gelijksoortige verbindingen als één lijn te tonen, ideaal voor overzicht bij woninginstallaties. Een principeschema toont alle elektrische verbindingen volledig en gedetailleerd, inclusief elke draad en elk contact. Principeschema’s worden gebruikt bij ontwerp en engineering, terwijl eendraadschema’s praktischer zijn voor dagelijks gebruik en onderhoud.

Hoe draagt een schakelschema bij aan het onderhoud van mijn installatie?

Met een schakelschema kunnen elektriciens bij storingen snel het problematische circuit identificeren zonder de hele installatie te moeten traceren. Het schema toont welke verbruikers op welke groepen zitten, waar beveiligingen zijn geplaatst en hoe circuits zijn opgebouwd. Dit bespaart tijd en kosten bij reparaties. Voor preventief onderhoud helpt het schema bij het plannen van inspecties en het identificeren van verouderde componenten die vervanging nodig hebben.
