Rol van installatieschema: gids voor veilige installaties

TL;DR:

  • Een installatieschema toont alle draden, verbindingen en componenten binnen een elektrische installatie, terwijl een eendraadschema slechts één lijn per groep weergeeft. Het bijhouden van een actueel installatieschema is essentieel voor veiligheid, onderhoud, wettelijke verplichtingen en toekomstbestendige uitbreidingen, vooral bij duurzame technologieën zoals zonnepanelen en laadpalen. Het ontbreken of verouderd zijn van zo’n schema leidt tot onveilige situaties, hogere kosten en uitdagende keuringen in de toekomst.

Een installatieschema is niet hetzelfde als een eendraadschema, en toch behandelen veel huiseigenaren en ondernemers de twee als synoniemen. Dat misverstand leidt in de praktijk tot onveilige elektrische installaties, onnodige storingen en dure aanpassingen achteraf. De rol van installatieschema’s gaat verder dan papierwerk: het is de technische basis voor elke veilige en duurzame elektrische installatie, van zonnepanelen tot laadpalen. In dit artikel krijg je concrete kennis om betere beslissingen te nemen over je elektrische systeem.

Inhoudsopgave

Wat is de rol van installatieschema’s en waarom is het belangrijk?

Een installatieschema is een gedetailleerde tekening van alle draden, verbindingen en componenten binnen een elektrisch systeem. Het laat precies zien hoe elk onderdeel is aangesloten, van de groepenkast tot het laatste stopcontact. Dit is fundamenteel anders dan een eendraadschema, dat per groep slechts één lijn tekent als symboolrepresentatie.

Het praktische verschil is groot. Zoals eendraadschema versus installatieschema wordt uitgelegd: een eendraadschema toont één lijn per groep, terwijl een installatieschema gedetailleerde draden en verbindingen toont. Voor een installateur die een storing oplost, maakt dat alle verschil ter wereld.

Wat maakt een installatieschema zo waardevol?

  • Volledig overzicht: Elke draad, verbinding en component staat erin, inclusief kabeldiameters en zekeringwaarden.
  • Veiligheidscheck: Fouten in bedrading zijn direct zichtbaar voordat er gevaarlijke situaties ontstaan.
  • Onderhoud vereenvoudigen: Bij revisie of vervanging weet een elektricien precies wat er zit zonder te zoeken.
  • Wettelijke verplichting: Voor grotere installaties en bij keuringen is een actueel schema verplicht.
  • Communicatie tussen vakmensen: Verschillende elektriciens kunnen zonder overdracht direct aan de slag.

Een installatieschema is voor een elektrische installatie wat een bouwtekening is voor een huis. Zonder die tekening bouw je misschien iets, maar je weet nooit zeker of het klopt.

Wil je meer weten over het begrip elektrische schema’s en hoe ze in de praktijk werken? Daar vind je een helder overzicht van de verschillende schematypes en hun toepassingen.

De rol van installatieschema’s bij duurzame uitbreidingen

Duurzame technologieën zoals zonnepanelen, laadpalen en thuisbatterijen leggen een extra last op je bestaande elektrische installatie. Een installatie die tien jaar geleden werd aangelegd voor een gemiddeld huishouden, is simpelweg niet automatisch geschikt voor een 22kW laadpaal of een omvormer van 6 kWp. Dat is waar het installatieschema onmisbaar wordt.

Een elektricien controleert het installatieschema bij de meterkast.

Voor een veilige duurzame installatie plannen begint altijd met het in kaart brengen van de bestaande situatie. Zonder een actueel schema weet niemand of de bestaande bekabeling de nieuwe belasting aankan. Zoals extra belasting veilig verwerken aangeeft: voor duurzame elektrische uitbreidingen is een actueel schakelschema essentieel om die extra belasting correct te kunnen verwerken.

De NEN 1010 norm, die de eisen stelt aan laagspanningsinstallaties in Nederland, verplicht correcte documentatie bij nieuwe installaties en uitbreidingen. Een installatieschema is daarin geen optie maar een eis. Gecertificeerde elektriciens werken altijd met bijgewerkte schema’s, juist omdat de keuringsinstantie anders geen goedkeuring geeft.

Concrete voordelen bij duurzame uitbreidingen:

  • Belastingberekening mogelijk: Op basis van het schema kan een elektricien controleren of de bestaande groepen de nieuwe apparaten aankunnen.
  • Juiste kabelkeuze: Dikkere kabels voor hogere stromen worden direct zichtbaar als noodzaak.
  • Voorkom brandrisico: Overbelaste kabels zonder schema worden niet ontdekt totdat het te laat is.
  • Toekomstige groei plannen: Met een actueel schema kun je nu al ruimte reserveren voor een tweede laadpaal of een uitbreiding van je batterijsysteem.

Voor wie overweegt te investeren in een installatie laadpaal en zonnepanelen: vraag altijd om een bijgewerkt installatieschema na afronding van het werk. Dat is niet alleen slim, het is ook je bewijs dat de installatie correct is uitgevoerd.

Pro-tip: Vraag bij elke offerte voor een duurzame uitbreiding specifiek om het bijwerken van het installatieschema. Sommige aannemers slaan dit stap over om tijd te besparen, maar jij draait op als er later problemen zijn.

Technische verschillen en het praktische gebruik van eendraadschema versus installatieschema

Om de juiste keuze te maken tussen schema’s, moet je begrijpen waar elk type voor dient. Beide hebben hun eigen functie en geen van beide vervangt de ander volledig.

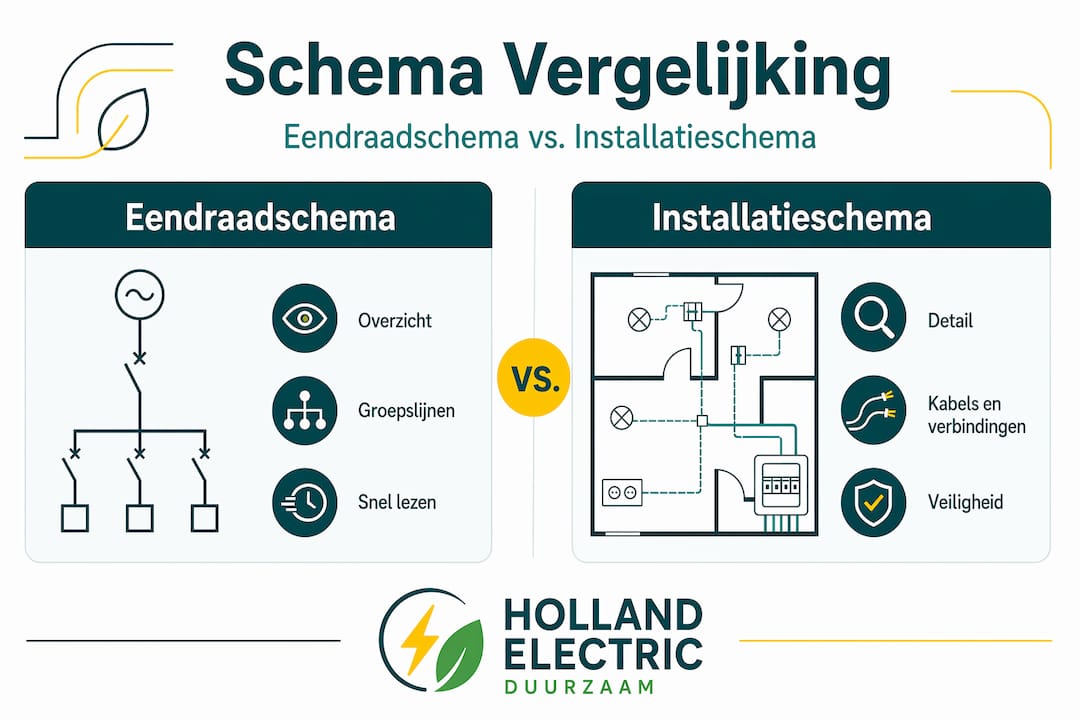

In deze infographic zie je duidelijk het verschil tussen een installatieschema en een eendraadschema.

Kenmerk Eendraadschema Installatieschema
Detailniveau Laag, één lijn per groep Hoog, alle draden zichtbaar
Gebruik Snel overzicht groepen Storingsanalyse en onderhoud
Doelgroep Beheerder, eigenaar Installateur, elektricien
NEN-eis Verplicht in groepenkast Vereist bij complexe installaties
Aanmaaktijd Kort Tijdrovend maar waardevol
Leesbaarheid Eenvoudig Vraagt technische kennis

Zoals overzicht versus detail in de praktijk werkt: voor onderhoud en storingsanalyse is het verschil tussen het overzicht van een eendraadschema en het detail van een installatieschema bepalend voor hoe snel een probleem wordt opgelost.

Stel je voor: je hebt een storing in groep 4. Met alleen een eendraadschema weet je dat groep 4 de verlichting in de woonkamer betreft. Met een installatieschema weet je ook welke draad precies loopt, welke verbindingsdoos ertussen zit en welk contactpunt het meest kwetsbaar is. Dat scheelt een elektricien soms een uur zoekwerk.

Stap voor stap bij storingsanalyse met een installatieschema:

  1. Identificeer de betrokken groep via het eendraadschema in de groepenkast.
  2. Raadpleeg het installatieschema voor de exacte bekabeling van die groep.
  3. Trace de route van de groepenkast naar het eerste aansluitpunt.
  4. Controleer verbindingsdozen die op het schema staan aangegeven.
  5. Meet spanningswaarden op de punten die het schema aanwijst als kritisch.
  6. Documenteer de bevinding en pas het schema aan als er wijzigingen zijn aangebracht.

Meer over hoe je een uitleg schakelschema in de context van jouw installatie kunt toepassen, lees je in onze uitgebreide uitleg over elektrische schema’s.

Hoe een installatieschema bijdraagt aan toekomstbestendige en veilige elektrische installaties

De meeste elektrische installaties in Nederlandse woningen zijn ontworpen voor een gebruiksduur van 25 tot 40 jaar. Maar de technologische ontwikkelingen gaan sneller dan ooit. Wie in 2005 zijn installatie liet aanleggen, kon niet voorzien dat hij in 2026 drie elektrische auto’s zou willen laden en 20 zonnepanelen op het dak zou hebben. Een installatieschema maakt die aanpassingen beheersbaar.

Zoals flexibiliteit en voldoende kringen essentieel zijn: een toekomstbestendig ontwerp vraagt om een installatieschema dat als leidraad dient voor goede planning en uitbreidingsmogelijkheden.

Wat maakt een installatie toekomstbestendig via het schema?

  • Voldoende reserveruimte in de groepenkast: Het schema toont hoeveel groepen al in gebruik zijn en hoeveel ruimte er nog is voor uitbreiding.
  • Juiste dimensionering van hoofdkabels: Als de hoofdaanvoer al bij aanleg zwaarder is gedimensioneerd, vermijd je later kostbare verbouwingen.
  • Voorzieningen voor nieuwe technologie: Een leegstaande groep die klaarstaat voor een toekomstige laadpaal, staat op het schema gedocumenteerd.
  • Correcte aarding en beveiliging: Het schema bevestigt dat aarding en differentieelschakelaars voldoen aan de actuele normen.
  • Vastlegging van kabelroutes: Bij een verbouwing hoeft niemand te raden waar kabels lopen; het schema wijst de weg.

Pro-tip: Laat bij een nieuwe installatie of grote uitbreiding altijd een schema op schaal maken, waarbij ook de kabelroutes door muren en vloeren worden ingetekend. Dat is waardevol bij verbouwingen en voorkomt dat boorders onbedoeld door kabels gaan.

Het futureproof elektrische installatie stappenplan laat zien hoe je concreet aan de slag gaat met een installatie die de komende decennia meegaat zonder dure aanpassingen.

Veiligheid is hier geen loze kreet. Een installatieschema dat niet klopt met de werkelijkheid, is gevaarlijker dan geen schema. Want wie denkt dat hij het weet, maar zich vergist, handelt met te veel zelfvertrouwen. Actuele, correcte schema’s zijn de basis voor veilig werken.

Praktische tips voor het maken en bijhouden van een installatieschema

Een installatieschema heeft alleen waarde als het actueel is. Een schema van tien jaar oud dat sindsdien niet is bijgewerkt, is bij een storing soms misleidend en gevaarlijker dan geen schema. Onderhoud van je documentatie is net zo belangrijk als onderhoud van de installatie zelf.

Zo houd je je installatieschema functioneel:

  1. Actualiseer na elke wijziging. Elk nieuw stopcontact, elke nieuwe groep of elke verplaatsing van een component moet direct in het schema worden verwerkt. Niet volgende maand, maar direct.
  2. Bewaar meerdere kopieën. Eén fysieke kopie in of bij de groepenkast, één digitale back-up in de cloud. Zo ben je bij brand of waterschade nooit alles kwijt.
  3. Leg wijzigingen vast met datum. Een schema met revisiedatums vertelt de volgende elektricien precies wat wanneer is aangepast. Dat bespaart tijd en voorkomt misverstanden.
  4. Communiceer bij overdracht. Verkoop je je woning of bedrijfspand? Geef het bijgewerkte schema mee. Kopers en nieuwe installateurs weten dan direct wat ze overnemen.
  5. Gebruik digitale hulpmiddelen. Software zoals AutoCAD Electrical of simpelere online tools maken het eenvoudiger om schema’s te maken en bij te houden. Sommige elektriciens leveren standaard een PDF na afronding van werkzaamheden.
  6. Plan jaarlijkse controle. Laat een gecertificeerde elektricien jaarlijks controleren of de werkelijkheid nog overeenkomt met het schema. Kleine afwijkingen accumuleren anders tot grote problemen.

Pro-tip: Fotografeer na elke ingreep de open groepenkast met een smartphone. Die foto is geen vervanging voor een schema, maar geeft bij een volgende inspectie een snelle visuele referentie die fouten kan voorkomen.

Voor wie een uitbreiding overweegt: bij het elektra offerte aanvragen is het slim om direct te vermelden of er een actueel installatieschema beschikbaar is. Dat versnelt de offerteprocedure aanzienlijk en geeft de installateur een realistisch beeld van de huidige situatie.

Communiceer ook actief met de installateur over documentatie. Vraag niet alleen om het werk, vraag ook om het schema dat erbij hoort. Een professional die zijn werk serieus neemt, levert dit standaard op.

Waarom een installatieschema vaak onderschat wordt maar essentieel is voor duurzaam succes

Na meer dan twintig jaar in de elektrotechniek valt één patroon keer op keer op: de projecten die het meest probleemvrij verlopen, zijn altijd de projecten met goede documentatie. Niet de projecten met het duurste materiaal. Niet de projecten met de snelste uitvoering. De projecten met een accuraat installatieschema.

Toch worden schema’s structureel onderschat. Huiseigenaren zien het als papierwerk dat de aannemer regelt. Ondernemers denken dat het schema vanzelf wordt bijgehouden. Kleine installateurs slaan documentatiestappen over om tijd te besparen. Het resultaat: installaties die na vijf jaar niemand meer begrijpt, inclusief de mensen die ze hebben aangelegd.

De werkelijke kosten van een ontbrekend of verouderd schema zijn hoger dan mensen beseffen. Een elektricien die een halfuur zoekt naar een probleem dat met een goed schema in vijf minuten gevonden was, kost u geld. Een herinstallatie van kabels die niet op tekening stonden, kost u geld en overlast. Een afkeurende keuring bij verkoop van uw woning, omdat de installatie niet overeenkomt met de beschikbare documentatie, kost u geld én tijd op het slechtst mogelijke moment.

Er is ook een duurzaamheidsdimensie die zelden wordt benoemd. Wie investeert in zonnepanelen en laadpalen zonder een bijgewerkt installatieschema, verhoogt het risico dat die investering niet optimaal presteert of zelfs risico’s oplevert. Duurzame energie heeft alleen zin als de installatie die het verwerkt, ook veilig en correct is gedocumenteerd.

Het advies duurzame installatie dat wij altijd meegeven: behandel een installatieschema als een investering, niet als administratie. Wie nu investeert in correcte documentatie, bespaart zichzelf in de toekomst aanzienlijk meer.

De meest voorkomende misvatting is dat een schema pas relevant wordt bij problemen. Het tegenovergestelde is waar. Een goed schema voorkomt problemen, omdat het de installateur, de inspecteur en de eigenaar allemaal op dezelfde pagina houdt.

Ontdek duurzame installaties met Holland Electric Duurzaam

Als u na het lezen van dit artikel weet dat uw installatieschema niet op orde is, of dat uw bestaande installatie toe is aan een duurzame uitbreiding, is het moment om te handelen nu. Bij Holland Electric Duurzaam werken gecertificeerde elektriciens met meer dan 20 jaar ervaring, die niet alleen de installatie uitvoeren maar ook de bijbehorende documentatie correct opleveren. Of u nu zonnepanelen aanbod wilt bekijken, op zoek bent naar de juiste laadpalen collectie voor thuis of op het bedrijf, of informatie zoekt over thuisbatterij opties: bij ons krijgt u niet alleen het product, maar ook de zekerheid dat alles veilig, toekomstbestendig en volledig gedocumenteerd wordt geïnstalleerd.

Veelgestelde vragen over de rol van installatieschema’s

Wat is het belangrijkste verschil tussen een eendraadschema en een installatieschema?

Een eendraadschema geeft een overzicht in één lijn per groep, terwijl een installatieschema alle draden en verbindingen gedetailleerd toont. Zoals eendraadschema versus installatieschema laat zien, zijn beide schema’s complementair en dienen ze elk een ander doel.

Waarom is een actueel installatieschema belangrijk bij duurzame installaties zoals zonnepanelen?

Het helpt om de extra elektrische belasting veilig te verwerken en vereenvoudigt toekomstige uitbreidingen of aanpassingen. Zoals actueel schema bij uitbreiding benadrukt: zonder actuele documentatie is de veiligheid van duurzame uitbreidingen niet te garanderen.

Hoe draagt een installatieschema bij aan de veiligheid van mijn elektrische installatie?

Het zorgt voor duidelijkheid over bekabeling en verbindingen, waardoor fouten, overbelasting en gevaarlijke situaties worden voorkomen. Volgens toekomstproof planning is het schema essentieel voor een installatie die zowel nu als in de toekomst veilig functioneert.

Kan ik een installatieschema zelf maken of moet dit door een professional?

Een basisoverzicht kan door huiseigenaren worden bijgehouden, maar het maken van een gedetailleerd en normenconform schema vereist vakkennis en wordt doorgaans door een gecertificeerde elektricien uitgevoerd.

Hoe vaak moet ik mijn installatieschema bijwerken?

Het schema bijwerken bij elke uitbreiding of wijziging in de installatie is de standaard aanpak om veiligheid en overzicht te garanderen. Bij grotere aanpassingen, zoals de toevoeging van zonnepanelen of een laadpaal, is bijwerken niet optioneel maar verplicht.
