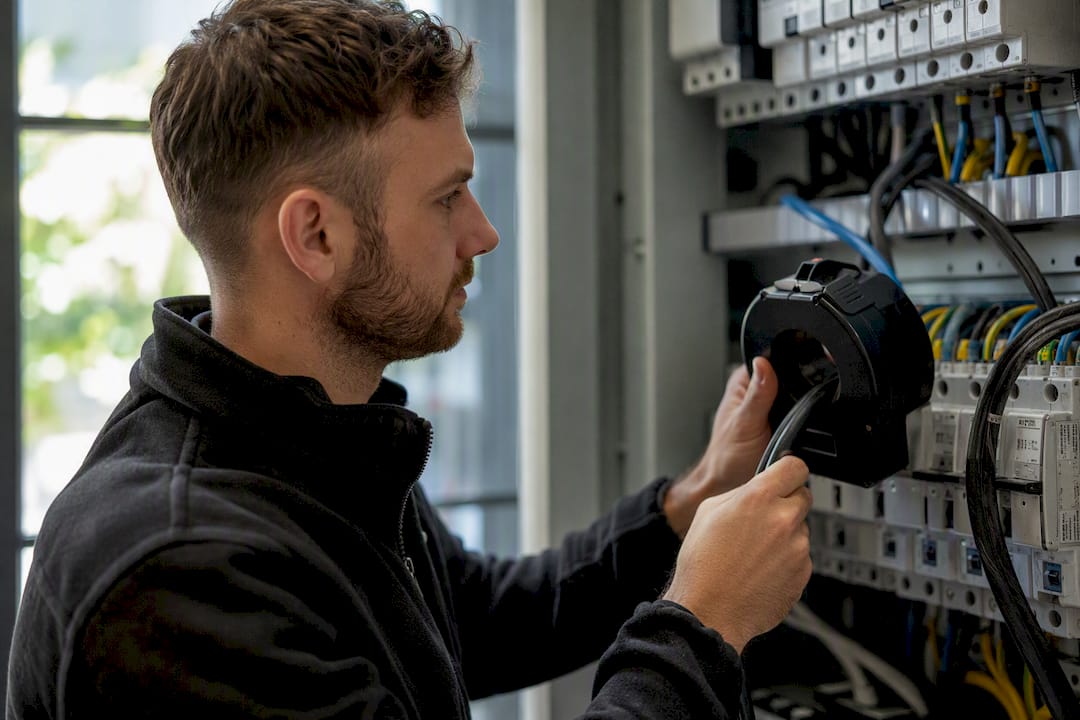

Een elektricien voert metingen uit aan een stroomtransformator in de technische ruimte.

Functie stroomtrafo: complete technische uitleg voor vakmensen

De functie van een stroomtrafo is stroom omzetten: hoge primaire stromen worden teruggebracht naar een gestandaardiseerde, veilig meetbare secundaire stroom, meestal 5 A of 1 A. Die verhouding maakt het mogelijk om conventionele meet- en beveiligingsapparatuur aan te sluiten op circuits waar honderden of duizenden ampères doorheen lopen.

Twee voorbeelden maken dit concreet:

  • Een stroomtrafo wordt veel gebruikt bij energiemeting in bedrijfspanden waarbij de primaire stroom wordt teruggebracht tot een secundaire stroom die een kWh-meter kan verwerken.
  • Een type stroomtrafo met een hogere ratio wordt gebruikt in energievoorzieningsnetten, waar stroomsterktes ver buiten het bereik van standaardmeters liggen.

Pro-tip: Laat de secundaire kring van een stroomtrafo nooit open staan terwijl er primaire stroom loopt. Dat levert gevaarlijk hoge spanningspieken op en kan de isolatie doorslaan.

Belangrijkste inzichten

De functie van een stroomtrafo is primaire stroom omlaag transformeren naar een gestandaardiseerde secundaire waarde, en die secundaire kring moet altijd gesloten blijven om gevaarlijke spanningspieken te voorkomen.

Punt Details
Kernfunctie Een stroomtrafo zet hoge primaire stromen om naar 5 A of 1 A secundair volgens Is = Ip / k.
Type bepaalt eigenschap Meet-CT’s zijn nauwkeurig rond nominaal, protectie-CT’s blijven werken bij grote overstroom.
Nauwkeurigheidsklasse telt Klasse 1 betekent bijvoorbeeld maximaal 1% afwijking bij nominale belasting volgens IEC-normen.
Secundaire nooit open Een open secundaire onder primaire stroom kan de isolatie doorslaan; gebruik altijd kortsluitklemmen.
Professionele controle Heduurzaam inspecteert, test en vervangt stroomtrafo’s en groepenkasten met gecertificeerde elektriciens.

Inhoudsopgave

Wat is een stroomtransformator (CT)?

Een stroomtransformator, in de praktijk vaak CT genoemd (current transformer), is een passieve transformator die wisselstroom omzet naar een lagere, gestandaardiseerde waarde. Hij bestaat uit een primaire wikkeling (of bij doorvoertype: één geleider die door de kern loopt), een secundaire wikkeling en een gemeenschappelijke kern die beide magnetisch koppelt.

De kernformule is eenvoudig: Is = Ip / k, waarbij Ip de primaire stroom is, Is de secundaire stroom en k de transformatieverhouding. Bij een 300/5 A trafo is k dus 60. Stroomt er 180 A primair, dan meet je secundair precies 3 A.

Ratio’s die je in de praktijk veel tegenkomt:

  • Een ratio geschikt voor energiemeting in kleinere bedrijfsinstallaties en groepenkasten.
  • Een ratio gangbaar bij grotere vermogens, industriële verdeelsystemen en energievoorziening.
  • Een secundaire uitvoering bij lange kabeltrajecten of digitale meetapparatuur waar signaalverlies een rol speelt.

De keuze van ratio hangt direct af van de maximale verwachte primaire stroom en de vereiste resolutie van je meetapparatuur.

Bouw en werking: hoe zet een CT stroom om?

Een stroomtrafo werkt volgens hetzelfde principe als elke transformator: een wisselend magnetisch veld in de kern induceert een spanning, en dus een stroom, in de secundaire wikkeling. Het verschil met een gewone vermogenstransformator is de rol: hier draait alles om een nauwkeurige stroomverhouding, niet om vermogensoverdracht.

De kern is meestal opgebouwd uit gelamineerd ferromagnetisch materiaal, wat wervelstroomverliezen beperkt en de magnetische koppeling verbetert. Bij venstertype of doorvoertype loopt de te meten geleider gewoon door de opening van de kern; er is dan geen fysieke primaire wikkeling nodig. Split-core (deelbare) uitvoeringen hebben een kern die opengeklapt kan worden, zodat je de trafo om een bestaande kabel kunt monteren zonder het circuit stil te leggen.

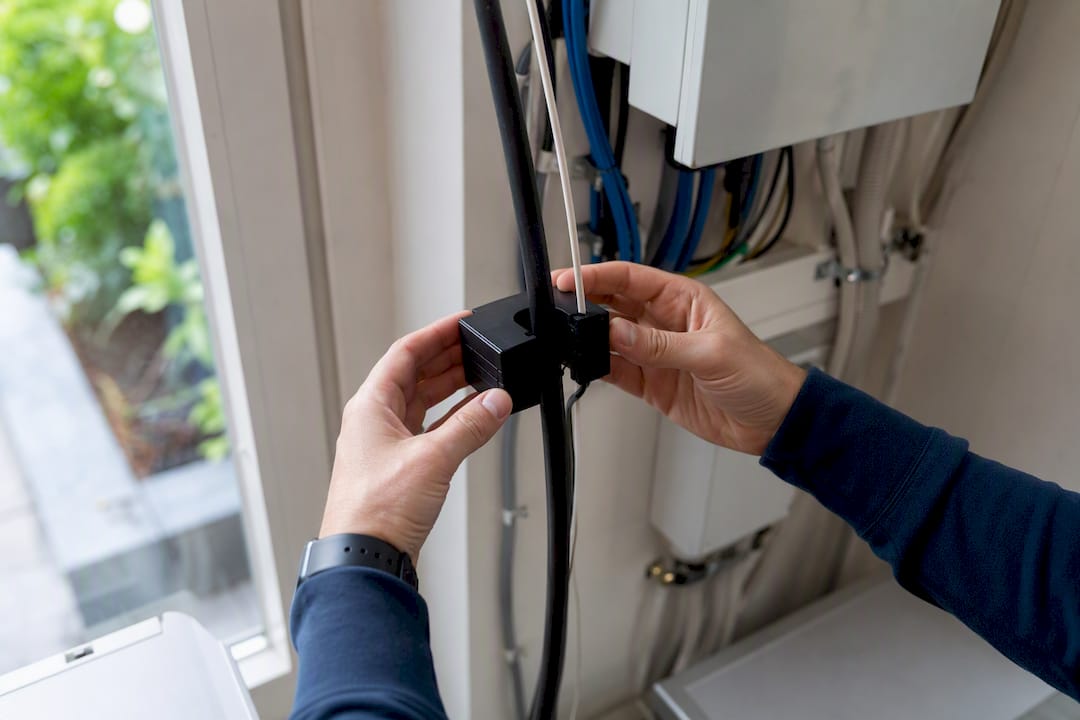

Plaatsen van een splitsbare stroomtransformator om een kabel

Een deel van de primaire stroom gaat op aan het opwekken van het magnetische veld zelf: de magnetiseringsstroom. Die stroom draagt niet bij aan de secundaire stroom en is daarmee de belangrijkste bron van meetfouten, vooral bij lage frequenties of wanneer de kern richting verzadiging gaat. Lekveld, de magnetische flux die niet volledig door de kern gekoppeld wordt, speelt hier eveneens een rol en beperkt de bandbreedte waarbinnen de trafo nauwkeurig blijft.

De basisrelatie blijft Is = Ip / N (N staat hier voor het aantal wikkelingen, gelijk aan de eerder genoemde k). Belangrijk detail: de secundaire kring hoort idealiter (bijna) kortgesloten te zijn via een lage afsluitweerstand. Bij een lage weerstand blijft de secundaire spanning laag en de trafo werkt binnen zijn veilige, lineaire bereik. Verhoog je die afsluitweerstand, dan stijgt de transformatiefout, met name bij hoge stromen en lage frequenties.

  • Ferro-kernen geven de beste koppeling voor de meeste meet- en protectietoepassingen.
  • Doorvoertype vereenvoudigt montage bij bestaande installaties.
  • Split-core is de voorkeur bij retrofit zonder stroomonderbreking.

Soorten stroomtransformatoren en hun toepassingen

Niet elke stroomtrafo is voor hetzelfde doel gebouwd. Meet-CT’s zijn geoptimaliseerd voor nauwkeurigheid rond het nominale stroombereik, terwijl protectie-CT’s juist moeten blijven functioneren bij grote overstroom, tot ver boven nominaal, zonder in verzadiging te lopen. Dat verschil in ontwerp zit vooral in het kniepunt van de kern en de kerndoorsnede.

  • Meet-CT: kleine foutmarge rond nominale belasting, essentieel voor energiemeting en facturatie.
  • Protectie-CT: hoger kniepunt, grotere kern, ontworpen om ook bij kortsluitstromen betrouwbaar signalen te leveren aan relays.
  • Deelbare (split-core) CT: ideaal voor installaties achteraf; montage vraagt om schone, onbeschadigde geslepen kernvlakken, anders daalt de nauwkeurigheid direct.
  • Rogowski-spoelen: kernloos, flexibel om een geleider te leggen en lineair over een groot stroombereik, maar gevoelig voor externe magneetvelden en afhankelijk van gespecialiseerde uitleeselektronica.
  • Low-power CT’s: compacte, veilige alternatieven die met een gestandaardiseerd laag uitgangssignaal werken in plaats van hoge secundaire stromen.

Voor extreme belastingssituaties bestaan ook “extended” uitvoeringen die betrouwbaar blijven functioneren bij aanzienlijke overstroom. Dat is relevant bij installaties met piekbelastingen, zoals laadinfrastructuur of zware industriële motoren.

Wat betekent de nauwkeurigheidsklasse van een stroomtrafo?

De nauwkeurigheidsklasse geeft de maximale toegestane fout aan bij nominale belasting. De klassen zijn variërend afhankelijk van de toepassing, en gelden meestal binnen een bepaald bereik van de nominale belasting volgens IEC-normen. Buiten dat bereik kan de fout toenemen.

  • De VA-rating (nominale belasting) bepaalt hoeveel vermogen de secundaire kring mag opnemen zonder de opgegeven nauwkeurigheid te verliezen.
  • Een te hoge afsluitweerstand op de secundaire duwt de trafo buiten zijn nauwkeurige bereik.
  • Voorbeeld: een 300/5 A trafo in klasse 1 mag bij nominale stroom maximaal 1% afwijken van de werkelijke waarde, wat voor de meeste industriële toepassingen ruim voldoende is.

Belastings-VA en waarom de secundaire nooit open mag staan

De nominale belasting (VA) van een stroomtrafo hangt samen met de secundaire stroom via P = R · Is², waarbij R de weerstand van de aangesloten last is. Kies je een meter of relay met een hogere ingangsweerstand dan waarvoor de trafo is gespecificeerd, dan loop je het risico op extra transformatiefouten.

Het gevaarlijkste scenario is een open secundaire kring terwijl er nog primaire stroom loopt. Zonder gesloten circuit blijft alle magnetiserende energie in de kern zitten, wat kan resulteren in extreme spanningspieken.

Het openen van de secundaire kring van een stroomtrafo onder primaire belasting kan spanningen opwekken die ver boven de isolatiewaarde van kabels en klemmen uitkomen. Dat risico geldt voor elke CT, ongeacht ratio of klasse, en is de belangrijkste reden waarom kortsluitklemmen standaard onderdeel zijn van elke veilige werkprocedure.

  • Sluit de secundaire altijd kort met daarvoor bestemde klemmen voordat je een meter of relay loskoppelt.
  • Draag geschikte persoonlijke beschermingsmiddelen bij werk aan spanningsvoerende verdeelsystemen.
  • Volg een vaste schakelprocedure: eerst kortsluiten, dan loskoppelen, nooit andersom.

Wat is het verschil tussen een stroomtrafo en een spanningstrafo?

Een stroomtrafo (CT) transformeert stroom, een spanningstrafo (VT of PT) transformeert spanning. Dat verschil in doel keert het veiligheidsgedrag helemaal om.

  • Een CT hoort kortgesloten te zijn aan de secundaire kant; een open secundaire is gevaarlijk.
  • Een VT hoort juist onbelast te kunnen zijn; een kortgesloten secundaire kan daar tot overstroom en schade leiden.
  • CT’s worden vooral gebruikt bij energiemeting en stroombeveiliging, VT’s bij spanningsbewaking en beveiligingsrelays die op netspanning reageren.

Verwar deze twee nooit in het veld: de veiligheidsprocedure is voor beide types precies omgekeerd.

Belangrijke toepassingen van stroomtransformatoren

Stroomtrafo’s zitten in bijna elk elektrisch systeem waar meer dan een paar tientallen ampères doorheen lopen. De meest voorkomende toepassing is energiemeting: kWh-meters kunnen zelf geen honderden ampères verwerken, dus een CT vertaalt de werkelijke stroom naar een veilig, gestandaardiseerd signaal.

Bij protectie draait het om snelheid en betrouwbaarheid onder extreme omstandigheden. Protectie-CT’s voeden relays die binnen milliseconden een schakelaar moeten aansturen bij kortsluiting, en dat vraagt om een kern die niet verzadigt bij grote foutstromen.

  • Energiemeting: koppeling aan kWh-meters en energieanalysers in groepenkasten en verdeelinrichtingen.
  • Beveiliging: input voor overstroomrelays die schakelaars aansturen bij storingen.
  • Besturing: signaal voor motorbeveiliging en belastingsbewaking in industriële systemen.
  • Sommerings-CT’s: meerdere fasen of parallelle voedingen worden samen gemeten, bijvoorbeeld bij zonnepanelen en thuisbatterijen die op meerdere punten stroom leveren of verbruiken.

Wie een slimme meter aansluit voor betrouwbare energiemeting, heeft in de praktijk vaak met precies dit type CT-koppeling te maken.

Hoe herken je een defecte stroomtrafo?

Een stroomtrafo geeft zelden luid signaal dat hij kapot is. Meestal merk je het pas via afwijkende meetwaarden of een storing verderop in het systeem. Een gestructureerde inspectie voorkomt dat je een defecte CT te laat ontdekt.

  1. Visuele inspectie: controleer op mechanische schade, verkleuring of tekenen van verbranding rond de kern en aansluitklemmen.
  2. Controleer aansluitklemmen: losse of gecorrodeerde klemmen zijn een veelvoorkomende oorzaak van meetafwijkingen, vooral bij deelbare CT’s met vervuilde kernvlakken.
  3. Meet de secundaire weerstand: een sterk afwijkende waarde ten opzichte van de fabrieksspecificatie wijst op een wikkelingsdefect.
  4. Voer een verhoudingstest uit: vergelijk de secundaire uitgang met een referentiemeter of een bekend goede CT op dezelfde geleider.
  5. Check op verzadiging en fasefouten: bij twijfel over protectie-CT’s is een belastingstest met een testset de betrouwbaarste manier om het kniepunt te verifiëren.

Pro-tip: Wil je snel valideren zonder de secundaire open te maken? Klem een tang-ampèremeter tijdelijk om de secundaire bedrading en vergelijk die aflezing met de berekende waarde uit de ratio. Zo test je zonder enig veiligheidsrisico.

Praktische veiligheidstips en wanneer een gecertificeerd elektricien inschakelen

Sommige signalen vragen om direct ingrijpen, niet om verder testen. Brandgeur bij een groepenkast, zichtbare isolatieschade aan wikkelingen of abnormale warmteontwikkeling rond een CT zijn stuk voor stuk redenen om de installatie meteen spanningsloos te maken en professionele hulp in te schakelen.

Heduurzaam wordt vaak ingeschakeld wanneer metingen structureel afwijken van de specificatie, bij vervanging van een verouderde groepenkast, of via de 24/7 storingsdienst wanneer een defecte stroomtrafo een beveiliging laat afvallen zonder duidelijke oorzaak.

  • Brandgeur, roet of smeltsporen: direct spanningsloos maken, niet zelf verder testen.
  • Structureel afwijkende meetwaarden: laat een gecertificeerde elektricien de CT en aansluitingen controleren.
  • Bij twijfel over overstroombeveiliging in combinatie met een defecte CT: schakel professionele hulp in vóórdat je het systeem weer onder spanning zet.

Heduurzaam werkt met gecertificeerde elektriciens die volgens de geldende NEN-normen inspecteren, meten en installeren, met meer dan twintig jaar ervaring in zowel particuliere als zakelijke installaties.

Praktijkperspectief: korte aantekeningen uit veldwerk

Een veelgemaakte fout in het veld: een deelbare stroomtrafo die met een vuil of bekrast kernvlak wordt teruggeplaatst na inspectie. De meetafwijking die daaruit volgt, lijkt op een defecte trafo, maar is vaak simpelweg slechte montage.

Een snelle shortcut die veel tijd bespaart: vergelijk altijd eerst met een bekend goede referentiemeting voordat je een CT als defect afschrijft. En blijf bij elke ingreep aan de secundaire kring de kortsluitklem gebruiken, ook al lijkt het circuit spanningsloos. Die stap overslaan is precies waar ongelukken ontstaan.

Wanneer wij kunnen helpen: inspectie, vervanging en storingsdienst

Twijfel je of jouw stroomtrafo of groepenkast nog wel doet wat hij moet doen? Heduurzaam voert inspecties, ratio- en isolatietesten en volledige vervangingen uit, met meetrapportage die je zwart op wit laat zien of je installatie binnen de specificatie valt. Onze gecertificeerde elektriciens werken met merken zoals Eaton, ABB, Hager en Schneider in verdeelsystemen, en koppelen die kennis direct aan de praktijk bij groepenkast vervangen.

Waar veel installatiebedrijven alleen repareren wat stuk is, kijkt Heduurzaam ook naar de opbouw van je meet- en beveiligingssysteem als geheel, inclusief koppeling aan zonnepanelen of een thuisbatterij. Twijfel je aan een meetwaarde of hoor je een vreemd geluid uit je groepenkast? Vraag vandaag een offerte aan of plan een inspectie in via onze storingsdienst, die 24 uur per dag, zeven dagen per week bereikbaar is.

Wanneer wij kunnen helpen: inspectie, vervanging en storingsdienst — overview diagram

Bronnen

Voor wie dieper in de techniek wil duiken, zijn dit de bronnen die de technische claims in dit artikel onderbouwen:

  • Stroomtransformator

Veelgestelde vragen

Wat is de functie van een stroomtrafo precies? De functie is het omzetten van een hoge primaire stroom naar een lage, gestandaardiseerde secundaire stroom, meestal 5 A of 1 A, zodat standaardmeters en relays veilig kunnen meten.

Wat betekent de aanduiding 300/5 A? Dat betekent dat een primaire stroom van 300 A resulteert in een secundaire stroom van 5 A. De verhouding k is dan 60.

Waarom mag de secundaire van een stroomtrafo niet open staan? Omdat er dan geen tegenwerkend magnetisch veld ontstaat in de kern, wat tot extreem hoge secundaire spanningen kan leiden die de isolatie doorslaan.

Wat is het verschil tussen een meet-CT en een protectie-CT? Een meet-CT is nauwkeurig rond nominale stroom voor facturatie en monitoring; een protectie-CT is ontworpen om ook bij grote foutstromen betrouwbaar te blijven functioneren voor relays.

Wanneer is een deelbare stroomtrafo een goede keuze? Bij retrofit-installaties waarbij je een bestaande kabel wilt meten zonder de installatie stil te leggen, mits de kernvlakken schoon en onbeschadigd blijven.
